GWCD-4133超高压电缆护层故障测距仪性能指标
发布时间：2015-07-08 08:56 来源：华电国威
功能简述
GWCD-4133超高压电缆护层故障测距仪，能够进行超高压电缆护层故障测距，并为超高压电缆护层故障定点提供高压脉冲信号源，还可用于护层直流耐压试验。GWCD-4133与本公司生产的GWCD-4132电缆故障跨步电压定点仪配合使用，可以对电缆护层故障进行精确定点。
仪器特点

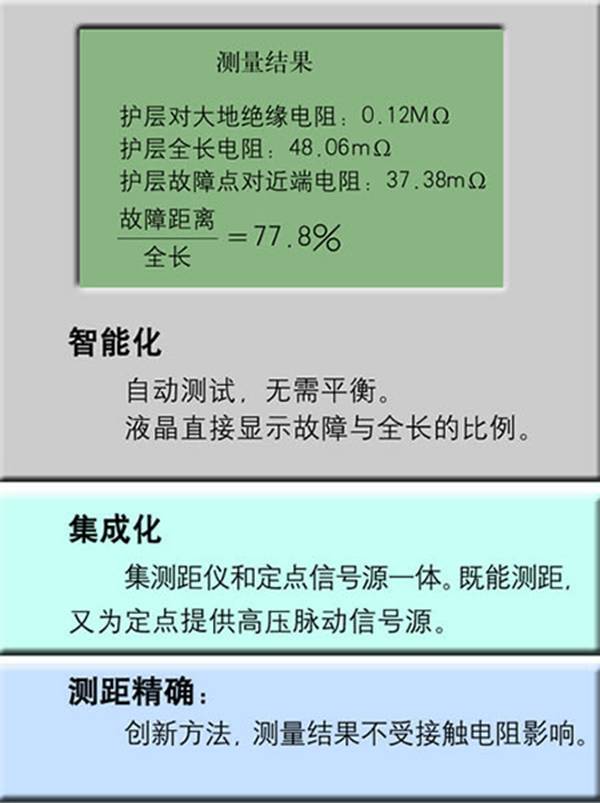

1. 自动测试，无需调平衡。大屏幕液晶直接显示测距的比例信息，操作简便，克服了高压电桥调平衡困难的缺点。
2.液晶直接显示测距的比例信息，操作简便。可以使用芯线进行护层故障测距，克服了高压电桥因现场没有绝缘良好的护层而无法测距的缺点。
3.仅需一条绝缘良好的导线，不必要求截面相等。
4.测量结果不受接触电阻影响，测距精度高。
5.核心为电子式高压恒流源，输出电压电流连续可调，允许长期短路运行。
6.接地闭锁、零位启动等多重安全防护功能。
7.克服了连线接触电阻对测量结果的影响，测距精度高。
8.内置高压恒流源，输出的电压、电流连续可调，允许输出长期短路运行。
9.具有测距和高压脉冲源两种功能,既能进行护层故障测距又能为超高压电缆护层故障定点提供信号源。
10.输出电流大，能方便地用于护层直流耐压试验。
技术参数
1.输出电压：0～10KV可调。
2.输出电流：0～100mA可调。
3.信号接收模式：电压信号：探针输入；电流信号：电流传感器输入。
4.测距精度：误差≤0.1％；最高检测灵敏度：电压信号0.1mV；电流信号5mA
5. 最大输出功率：1kW。
6.信号最大输入范围：探针300V。
7.显示功能：信号波形、故障点方向、电池水平等。
8.电源：7.4V、2400mAH可充电锂电池。
9.充电器电源：AC 220V±10% 50Hz±2Hz。
10.体积：主机200mm×100mm×90mm；探针Φ30×1100mm。
11.质量：主机0.5kg；探针0.5kg。
12.使用条件：温度:0-40℃；湿度10-90％RH；海拔<4500m。
