GWC-9560变压器油色谱分析仪
油色谱分析仪是以气体为流动相（载气）。当样品由微量注射器“注射”进入进样器后被载气携带进入填充柱或毛细管色谱仪。由于样品中各组份在色谱仪中的流动相（气相）和固定相（液相或固相）间分配或吸附系数的差异，在载气的冲洗下，各组份在两相间作反复多次分配，使各组织在柱中得到分离，使各组份在柱中得到分离，然后用接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来。GWC-9560油色谱分析仪就是根据上述原理制造的分析仪器。
油色谱分析仪、变压器油色谱分析仪、气相色谱仪、变压器气相色谱仪
GWC-9560油色谱分析仪由流量控制部件、进样器、色谱柱箱、检测器、温控及检测器电路部件、色谱工作站等部分组成。

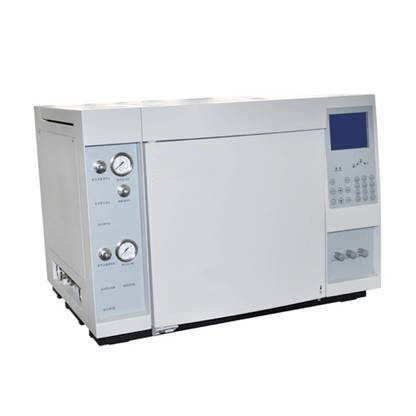

基型仪器中部是色谱柱箱，右侧上部是微机温度控制器，右侧下部是FID微电流放大器，仪器左部是流量控制部件及气路面板，柱箱上方右部是离子化检测器安装位置（基型安装二个火焰离子化检测器）以及热导池检测器（TCD）安装位置，柱箱上方左部是双填充柱进样器或毛细管进样器。
1.体 积： 690×480×480mm
2. 重 量： 65kg
3. 电 源： 220V±10%（50Hz±0.5 Hz）
4. 功 率： ≤2000W
5. 环境温度： +5℃～+35℃
6. 相对湿度： ≤85%
7. 控温范围及控温精度：
· 温度控制范围：室温加8℃～399℃（增量1℃）
· 温度控制精度：在200℃以内精度为±0.1℃，在200℃以上精度为±0.2℃
· 程升升温阶数： 8阶（柱箱）
· 程升升温速率： 0.1℃～39.9℃/min（柱箱）
· 各阶恒温时间：0～999.9min（增量0.1min）（柱箱）
8.外部控制：
4路独立外部事件控制，控制时间精度：0.01min（其中第4路不执行时间程序时为外部开始信号，闭合0.01min）
检测器技术指标
1. 氢火焰离子化检测器(FID)：
· 检测限： Mt ≤8×10-12g/s(正十六烷)
· 噪音： ≤5×10-14A
· 漂移： ≤1×10-13A/30min
2. 热导池检测器(TCD)：
· 电流： 0～220mA（增量1mA）
· 灵敏度： S≥3000mV·ml/mg(正十六烷)
· 噪声: ≤20μV
· 漂移: ≤30μV/30 min
<
