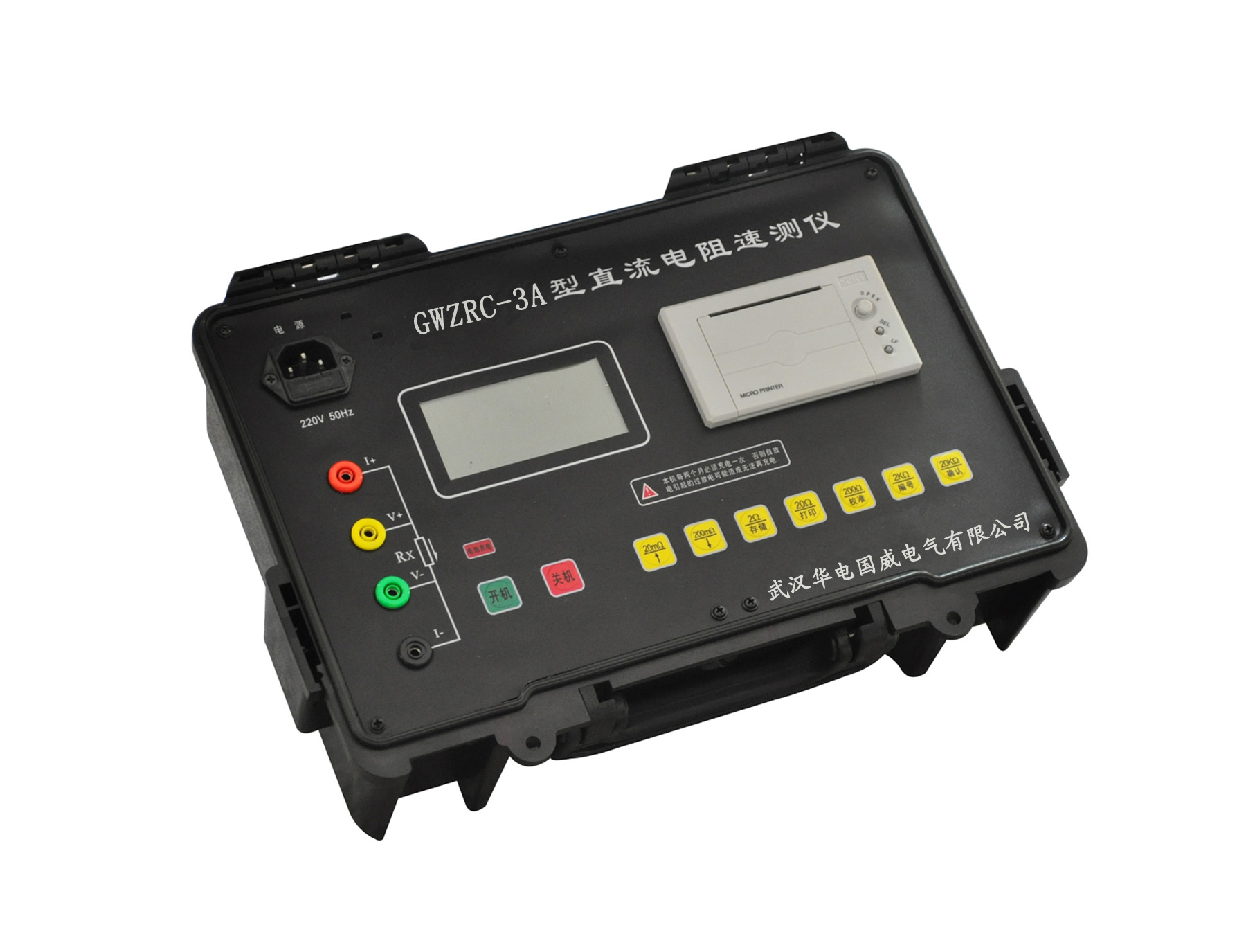

GWZRC-3A直流电阻快速测试仪
GWZRC-3A直流电阻快速测试仪
GWZRC-3A 直流电阻快速测试仪

测量变压器绕组的直流电阻是一个很重要的试验项目,在《电力设备试验规程》中,其次序排在变压器试验项目的第二位,《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻,其目的是:
检查绕组内部导线和引线的焊接质量;
检查分接开关各个位置接触是否良好;
检查绕组或引出线有无折断处;
检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;
检查层、匝间有无短路的现象。


 直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪


1.  微电脑控制的智能仪器,可存储测试结果;
2.  交、直流供电,便携式设计,使用、携带方便;
3.  采用恒流电源技术,大大降低了仪器的体积、重量与功耗,进一步缩短了测量时间,保证了测量数据更加稳定可靠。
4.  大屏幕液晶显示,蓝色背光,全天候使用;
5.  自带微型打印机,直接输出打印结果;
6.  内置高响度蜂鸣器,具备声音提示功能。
7.  大容量蓄电池,三段式充电电路,屏幕显示电量,低电压时自动关机,避免蓄电池过度放电;
8.  本仪器适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析。


量程 测试电流 分   辨   率 准   确   度
0 ~ 20m Ω 3A 1 μΩ 0.2 % ± 3 字 (25 ± 2 ℃ )
0 ~ 200m Ω 3A 10 μΩ 0.2 % ± 3 字 (25 ± 2 ℃ )
0 ~ 2 Ω 3A 100 μΩ 0.2 % ± 5 字 (25 ± 2 ℃ )
0 ~ 20 Ω 0. 3A 1m Ω 0.2 % ± 5 字 (25 ± 2 ℃ )
0 ~ 200 Ω 10mA 10m Ω 0.2 % ± 5 字 (25 ± 2 ℃ )
0 ~ 2k Ω 3mA 100m Ω 0.2 % ± 5 字 (25 ± 2 ℃ )
0 ~ 20k Ω 0. 3mA 1 Ω 0.2 % ± 8 字 (25 ± 2 ℃ )
  • 外形尺寸:370(长)×260(宽)×140(高)mm
  • 重量:≤ 6.5 kg
  • 供电电源:AC220V±10% 频率:50Hz±5%
  • 使用环境:温度:0~40℃;相对湿度:≤80%
  • 安全性能:绝缘电阻:≥2MΩ;电 流:≤5mA

<
