GW-3136D 多次脉冲电缆故障测试系统



GW-3136D多次脉冲电缆故障测试系统是根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。GW-3133智能电缆故障测试仪主机集测距、路径一体，整机采用高档PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。

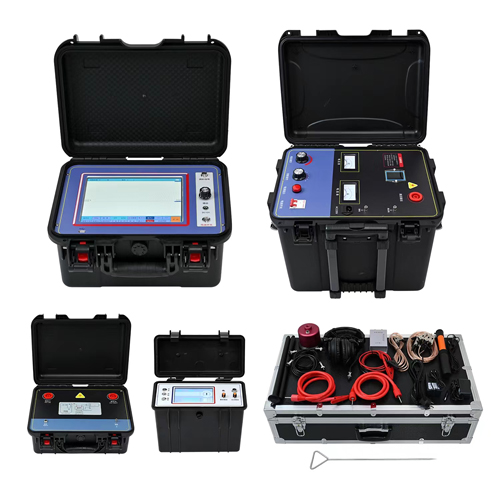

GW-3136D多次脉冲电缆故障测试系统由GW-3133智能电缆故障测试仪、GW-3132数字声磁同步定点仪、GW-3134D智能电缆路径探测及识别仪和GW-3131高压一体化电源四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试，主要故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。



电力电缆多次脉冲故障测距仪   故障距离测试仪  电缆故障距离测试仪



一、GW-3131高压信号发生器
1. 一体化设计，结构紧凑，体积小，重量轻。
2. 多种型号可选，适用于不同测试需求。
3. 工程塑料拉杆安全箱结构，外观精美，方便移动。
4. 储能电容器内置，无高压外露，安全可靠。
5. 高压输出直接接至故障电缆，操作安全，接线简便。
6. 内置大功率开关电源，电容充电快，放电周期短，故障定点快。
7. 多重安全防护，高压零位启动，断电后自动释放高压电容储能。
8. 具有单次，周期和直流三种工作方式，适应多种故障测试需求。
9. 输出电压分档可调，电容放电状态一目了然。

二、GW-3132数字声磁同步定点仪
1. 用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。
2. 电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。
3. 工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。
4. 操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。
三、GW-3133电缆故障测试仪
1. 用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，2. 故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
3. 工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。
4. 采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。
5. 故障自动搜索，距离自动显示，双游标移动可精确到1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。
6. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
7. 内置电源供电，在无电源环境中均可长时间使用。
8. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。
9. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
四、GW-3134D智能电缆路径探测仪
1. 多种功能合一： 路径探测 + 电缆识别 + A 字架查障。
2. 彩屏罗盘显示：透视地下管线一览无余。
3. 超高灵敏度，2Hz 超窄带宽接收，高度抗干扰。
4. 跟踪正误提示：排除邻近管线干扰。
5. 增强型测深：实时精准深度测量。
6. 测深辅助传感器：信号畸变提醒。
7. 增强型无源探测：工频+射被动频测，可同时显示多条管线。
8. 无源探测频谱分析：排除干扰频率。
9. 高性能发射卡钳：向运行电缆耦合信号。
10. 柔性卡钳电缆唯一性识别：方便且高度可靠，且能做电流测量。
11. 跨步电压探测：对地绝缘破损查找。12. 支持订制频率。
13. 大功率数字功放发射，全自动阻抗匹配，自动保护。
14. 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
15. 发射/接收全数字化处理，稳定可靠。
16. 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
17. IP65 高等级防护。


一、GW-3131高压信号发生器
1. 输 入：AC220V±10%，频率 50HZ
2. 输 出：DC 0- 30KV ±5%连续可调，电流30mA放电能量：1800J。
3. 电 容：4uf/35KV
4. 球 隙：0-10mm可调
5. 重 量：21Kg

二、GW-3132数字声磁同步定点仪
1. 数显距离：最大99.9米，最小0.1米。
2. 粗测误差小于10%，定点误差为零。
3. 电磁通道增益≥110dB。
4. 电磁通道接收机灵敏度≤5μV。
5. 声音通道音频放大器增益≤120dB。
6. 工频抑制能力＞40dB。
7. 声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。
8. 内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的精确探测。
9. 工作电源：内置可充电池供电，连续工作时长＞12小时。
10.功耗：≤0.7W
三、GW-3133电缆故障测试仪
1. 采样方法：低压脉冲法、冲击闪络法、速度测量法
2. 电缆长度：50m、300m、1km、2km、5km、10km、30km、60km
3. 波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
4. 冲击高压：35kV及以下
5. 测试距离：＜60km
6. 分 辨 率：1m
7. 测试精度：1m
8. 显示方式：工业级10.4寸彩色触摸液晶屏
9. 操作方式：触摸屏操作、物理旋钮操作
10. 分析设置：滚屏、缩放、保存、调出、波移等功能
11. 工作电源：内置电池供电
12. 连续工作：＞4h（亦可使用外接电源使用）
13. 储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
14. 波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
15. 波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
16. 外形尺寸：长370mm×宽270mm×高220mm
17. 重量：2.5kg
四、GW-3134D智能电缆路径探测仪
A. 发射机
1. 输出方式：直连、卡钳、辐射、查障升压器
2. 输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3. 输出功率：15W max，10 档可调
4. 阻抗匹配：全自动
5. 过压过流保护：全自动
6. 人机界面：320×240 点阵黑白 LCD
7. 电源：内置锂离子电池组，标称 7.4V，>6Ah
8. 充电器输入：AC100-240V，50/60Hz
9. 充电器输出：DC8.4V，2A
10. 体积：280×220×90mm
11. 重量：2.3kg
12. 防护：IP65
13. 使用条件：-25℃－60℃，<90%RH，<4500m
B. 接收机
1. 接收方式：内置线圈、柔性卡钳、听诊器、A 字架
2. 探测模式：宽峰、窄峰、谷值、历史曲线、频谱
3. 主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被动频段：50/60Hz 工频、4-24kHz 射频
5. 人机界面：320×240 点阵彩色 LCD，阳光可视
6. 电源：内置锂离子电池组，标称 7.4V，>3Ah
7. 充电器输入：AC100-240V，50/60Hz
8. 充电器输出：DC8.4V，2A
9. 体积：680×120×277mm
10. 重量：2.0kg
11. 防护：IP65
12. 使用条件：-25℃－60℃，<90%RH，<4500m
