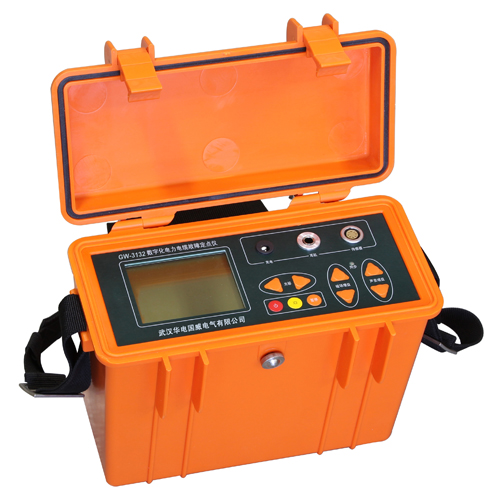

GW-3132数字式电力电缆故障定点仪


  GW-3132

，配合高压信号发生器使用，提供先进的声磁波形显示的声磁同步法，对故障点进行精确定点。


数字式电力电缆故障定点仪   电缆故障定位仪

  故障探测仪


1.声磁同步接收，抗干扰能力强。
2.声磁信号波形显示，信号和噪声易于区分。
3.光标测量声磁延时，精确判断故障点的远近。
4.可根据磁场波形的初始极性，在定点的同时进行路径探测。
5.高性能抗噪耳机监听。
6.大屏幕液晶显示，界面友好、简单易用。
7.内置大容量锂离子电池供电，配快速充电器。
8.电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
9.高防护等级，小巧便携。


1. 声磁同步定点功能：
   1. 声音信号通频带：中心频率400Hz，带宽200Hz。
   2. 信号增益：80dB。
   3. 定点精度：0.1m。
2. 电源：
   1. 电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。
   2. 功耗：300mA，可连续使用时间>9小时；
   3. 充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
   4. 充电时间：<4小时。
3. 显示方式： 320×240点阵大屏幕液晶。
4. 体积：270mm×150mm×210mm。
5. 质量：1.5kg。
6. 使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。

注：产品配套
GW-3131 电缆高压信号发生器
GW-3132 数字式电力电缆故障定点仪
GW-3133W 电缆多次脉冲耦合器
GW-3133F 电力电缆多次脉冲故障测距仪
GW-2134D 智能带电电缆识别仪
客户可以根据现场需要，灵活选择。
