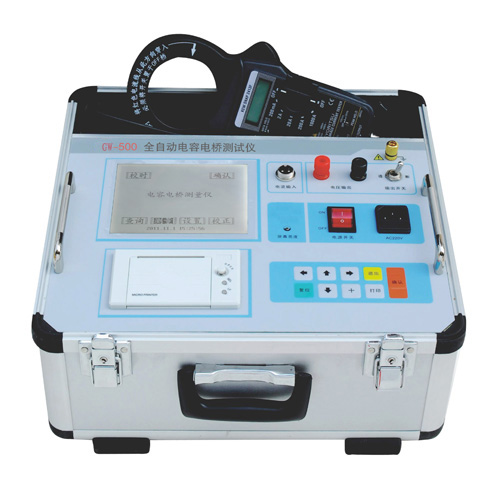

GW-500全自动电容电桥测试仪

GW-500全自动电容电桥测试仪
是在无功补偿装置专家工作组的指导下,针对变电站现场测量电容器的电容值时存在的问题而专门研制的,它着重解决了以下问题:
1. 现场测量电容器需拆除连接线,不仅工作量大而且易损坏电容器;
2. 电容表输出电压低而导致故障检出率低。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外,它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用,具有一机多能的特点。


电容电桥测试仪、全自动电容电桥测试仪


(1)量程自动转换
(2)储存数据
(3)大屏幕液晶(320×240×LCD)显示,汉字菜单操作提示。
(4)实现波形和测量处理数据同屏显示,使测试过程更直观;
(5)具有设置、校正和调试功能


1. 仪器测量范围及精度:
(1)电容测量
a可测电容范围:0.1μF ~ 2,000μF;
b可测容量范围:5 ~ 20,000kvar;
c测量精度:   ±1.0%;
d分辨率:     0 ~ 1.999μF       ±1.0%rdg;
0 ~ 19.99μF       ±1.0%rdg;
0 ~ 199.9μF       ±1.0%rdg;
0 ~ 1999μF        ±1.0%rdg;
(2) 电流测量
a电流测量范围:0~199.9mA;
0~1.999A;
0~19.99A;
0~199.9A
0~1000A;
b测量精度:±1.0%;
2. 工作电源:
(1)额定电压:工频220V±10%;
(2)额定频率:50Hz;
(3)额定输出:26V/500VA;
3. 仪器的正常工作条件:
(1)环境温度:0℃ ~ +40℃
(2)相对湿度:≤90%
4. 显示方式 :大屏幕液晶示屏全汉字输出,
TPμp-40面板式热敏打印机
5. 外形 / 重量 :320×360×160 mm / 8 kg
6. 工作原理
该电容电桥采用桥式电路结构,标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时,合上测试开关K,测试电压同时施加在标准电容器和被试电容器上,处理器通过传感器同时采集流过两者的电流信号并进行处理后得到被试电容器的电容值。
由于采用标准电容器、被试电容器同步采样技术,可不受电源电压波动的影响;加之测量过程是全自动进行的,避免了手动操作引起的误差,因此具有稳定性好、重复性好,准确可靠的特点。

<
