GWCR3000 数字式接地电阻仪专为现场测量接地电阻而精心设计制造的，3 线或 2 线法测量接地电阻，具有独特的线阻校验功能、抗干扰能力和环境适应能力，确保长年测量的高精度、 高稳定性和可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量。
GWCR3000 数字式接地电阻仪具有独特的线阻校验功能，对现场低值接地电阻测量更精确，能避免因测试线长时间使用线阻变化引起的误 差；能避免因测试线未完全插入仪表接口或接触不良引起的误差；能避免因用户更换或加长测试线引起的误差等。

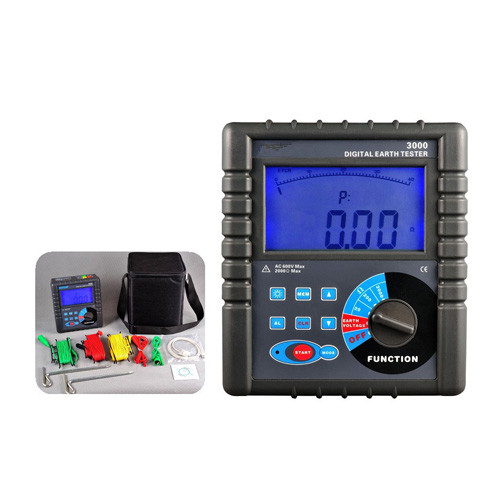

GWCR3000 数字式接地电阻仪由主机、监控软件、测试线、通讯线等组成。主机超大LCD 显示，蓝屏背光，棒图指示，一目了然。同时能存储 400 组数据，通过监控软件实现历史查询与在线实时监控功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能， 具有历史数据读取、查阅、保存、报表、打印等功能。
双钳形接地电阻测试仪、多功能双钳接地电阻测试仪、多功能接地电阻测试仪、双钳口接地电阻测试仪、钳形接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、数字式接地电阻测试仪、数字接地电阻测试仪、双钳式接地电阻测试仪、钳式数字接地电阻测试仪、双钳数字接地电阻测试仪、钳式接地电阻测试仪、数字式接地电阻仪
1. 由主机、监控软件、测试线、通讯线等组成
2. 主机超大LCD 显示，蓝屏背光，棒图指示，一目了然。
3. 同时能存储 400 组数据，通过监控软件实现历史查询与在线实时监控功能，动态显示，具有最大、最小、平均值指示。
4. 具有报警值设定及报警指示功能。
5. 具有历史数据读取、查阅、保存、报表、打印等功能
1.量程及精度
| 测量功能 | 量 程 | 精度 | 分辨率 |
|
接地电阻 |
0.01Ω～20Ω |
±1%rdg±3dgt (辅助接地电阻 100Ω ±5%，对地电压＜10V) |
0.01Ω |
| 0.1Ω～200Ω | 0.1Ω | ||
| 1Ω～2000Ω | 1Ω | ||
| 接地电压 | 0～600V AC | ±1%rdg±3dgt | 1V |
2.技术规格
| 功 能 | 接地电阻测量，对地电压测量，低值电阻测量 | |||||
| 电 源 | DC 9V （锌锰干电池 R14S 1.5V 6 节 ，连续待机300 小时） | |||||
| 背 光 | 可控蓝屏背光，适合昏暗场所使用 | |||||
| 测量方式 | 精密三线测量、简易两线测量 | |||||
|
测量方法 |
接地电阻：额定电流变极法，测量电流 3mA Max， 820Hz； 对地电压：平均值整流 |
|||||
| 数据模式 | 平均值、最大值、最小值 | |||||
| 线阻校验 | 避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确。 | |||||
| 显示模式 | 4 位超大 LCD 显示，蓝屏背光 | |||||
| 测量指示 | 测量中 LED 闪烁指示，LCD 倒计数显示 | |||||
| LCD 尺寸 | 128mm×75mm；显示域：124mm×67mm | |||||
| 仪表尺寸 | 高宽厚：215mm×190mm×95mm | |||||
| 测 试 线 | 3 条：红色 20m，黄色 10m，绿色 5m 各 1 条 | |||||
| 简易测试线 | 2 条：红色 1.6m，绿色 1.6m 各 1 条 | |||||
| 辅助接地棒 | 2 根：φ10mm×150mm | |||||
| 测量时间 | 对地电压：约 3 次/秒；接地电阻：约 5 秒/次 | |||||
|
测量次数 |
5000 次以上 (20Ω档测量 10Ω，测 1 次，停 25 秒再测) |
|||||
|
线路电压 |
测量对地电压：AC 600V 以下测量 | |||||
|
RS232 接口 |
具有 RS232 接口，软件监控，存储数据可以上传电 脑，保存打印 |
|||||
| 通 讯 线 | RS232 通讯线 1 条，长 1.5m | |||||
| 数据存储 | 400 组，闪烁显示“ | FULL | ”符号表示存储已满 | |||
| 数据保持 | 数据保持功能：“HOLD”符号显示 | |||||
| 数据查阅 | 数据查阅功能：“READ”符号显示 | |||||
| 溢出显示 | 超量程溢出功能：“ | OL | ”符号显示 | |||
| 报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 | |||||
| 电池电压 | 当电池电压降到约 7.8V 时，电池电压低符 | |||||
| 显示，提醒更换电池。 | ||||||
|
功 耗 |
背光：25mA Max | |||||
| 待机: 25mA Max(背光关闭) | ||||||
| 测量：70mA Max(背光关闭) | ||||||
|
质 量 |
仪表：1443g(含电池) | |||||
| 测试线：847g(含简易测试线) | ||||||
| 辅助接地棒：468g(2 根) | ||||||
| 仪表袋：915g | ||||||
| 工作温湿度 | -10℃～40℃；80%rh 以下 | |||||
| 存放温湿度 | -20℃～60℃；70%rh 以下 | |||||
| 过载保护 | 测量接地电阻：E-P、E-C 各端口间 AC 280V/3 秒 | |||||
| 绝缘电阻 | 10MΩ以上(电路与外壳之间 500V) | |||||
| 耐 压 | AC 3700V/rms(电路与外壳之间) | |||||
| 电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m | |||||
| 适合安规 |
IEC61010-1 、 IEC1010-2-31 、 IEC61557-1,5 、 IEC60529(IP54)、污染等 2、CAT Ⅲ 300V |
|||||
