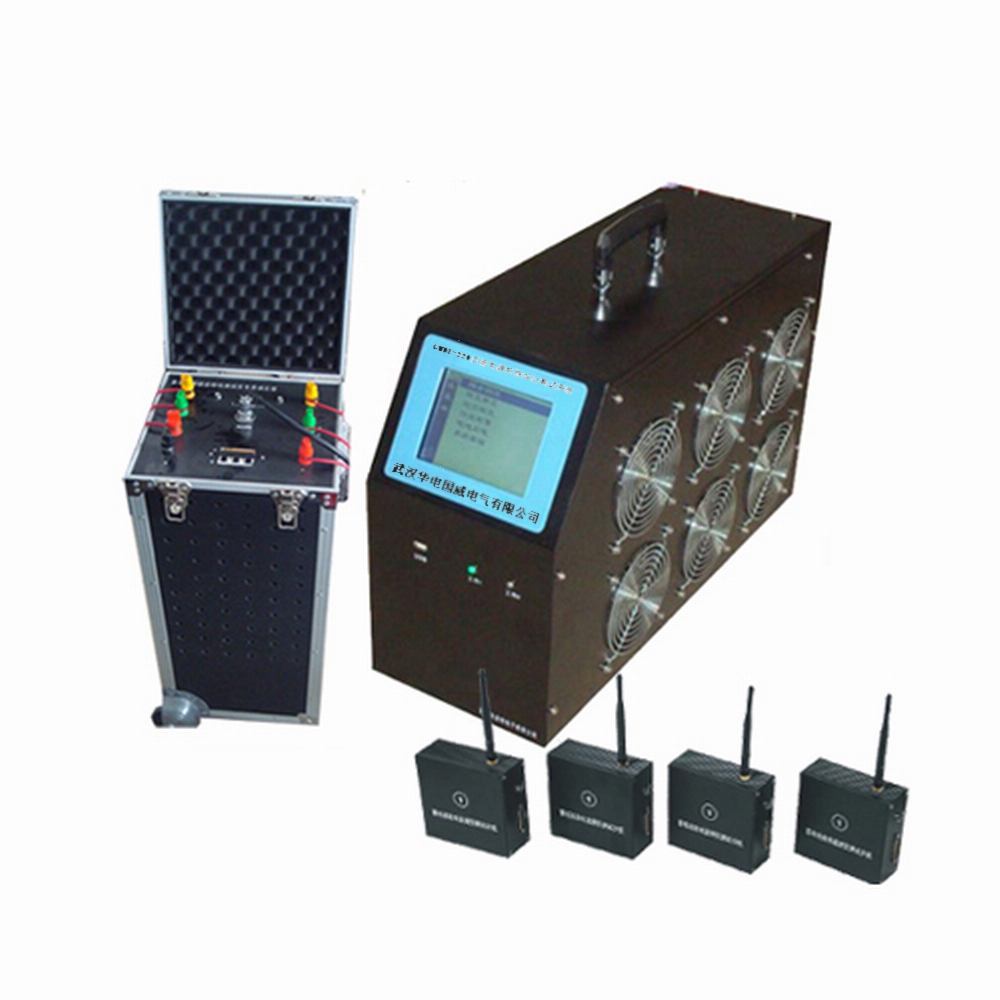

GWDZ-220 直流电源特性综合测试系统

GWDZ-220 直流电源特性
综合测试系统
是根据国家关于《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出,可实现对不同容量充电机及蓄电池组容量的检测和试验,并能测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。


直流电源测试系统、直流电源综合测试系统、直流电源测试仪、直流电源特性综合测试系统


1. 采用大屏幕液晶屏显示,全中文界面,触摸方式操作,使用简便。
2. 全自动测试:仅需依据充电机技术指标设置相关测试参数,装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
3. 可自动在线实时检测、记录单节或整组电池的电压。
4. 具有自动测试保护功能:当在测试过程当中,检测到整组或者单体电池异常时,则自动终止测试,防止对电池造成过放电,完全避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。
5. 可将数据传入计算机,进行入库管理,可以进行长期历史数据保存和分析。

产品功能
1. 综合测试功能
综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压,并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
2. 稳压精度测量功能
交流输入电压在额定电压±10%范围内变化,负荷电流在0~100%额定值变化时,直流输出电压在调整范围内的任一数值时其稳压精度。
3. 稳流精度测量功能
交流输入电压在额定电压±10%范围内变化,输出电流在20%~100%额定值的任一数值,充电电压在规定的调整范围内变化时其稳流精度。
4. 纹波精度测量功能
充电装置输出的直流电压中,脉动量峰值与谷值之差的一半,与直流输出电压平均值之比,计算出稳压纹波系数和稳流纹波系数。
5. 蓄电池放电功能
数字化控制恒流放电,自动实现实时监测单节和整组蓄电池的电压,蓄电池放电显示测量直流电流、测量直流电压和放电时间,并计算出放电容量。
6. 在线监测放电功能
可以实时通过无线通信监测,记录单节或整组蓄电池的电压,并在PC机上实时曲线和柱状图显示。
7. 自动保护功能
可通过设定蓄电池组和单体电池最低保护电压、放电容量、放电时间四种门限报警而实现自动保护。
8. 数据分析功能
可通过PC机软件,对测量数据进行系统分析。

环境温度 -20℃+55℃
工作电源 AC220V±15% 频率 50HZ
额定放电电流 ≤50A(电流可定做)
直流电压Vdc 0~280V ±0.5%
纹波电压Vpp 0~10V ±0.5%
直流电流测量 0~50A ±1%(可到100A)
放电电流 0~50A(可到100A)
内存容量 128M位FLASH
显示屏 320×240 彩色图形LCD + 触摸屏
通讯接口 USB
主装置重量 15kg
调压装置重量 18kg
调压装置体积 260×350×600(mm)
外形尺寸及重量 主装置体积:500×360×420(mm)


<
