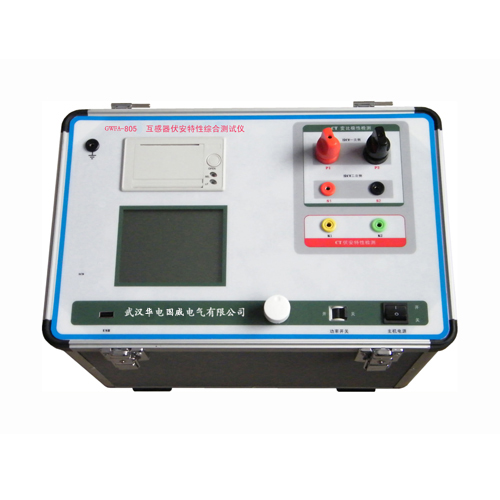

GWFA-805系列CT伏安特性综合测试仪
GWFA-805系列CT伏安特性综合测试仪

GWFA-805系列CT伏安特性综合测试仪

GWFA-805系列(805/805A/805B/805D) CT伏安特性综合测试仪
,是测试电流互感器:伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率。


互感器检测仪、互感器特性测试仪、CT伏安特性测试仪、CT伏安特性综合测试仪


1. 安全可靠:
  MBC电源控制技术,单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。
2. 符合国家检修规程:
设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。
3. 功能齐全:
可检测CT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目,轻松实现一机多用。
4. 接线方式简单:
采用单电源输入端口;仅有6个测试端口就可完成CT所有测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率;
5. 操作简单:采用旋转鼠标和大液晶显示器,操作方式简单、图形显示清晰且直观方便。
6. 快速打印:采用热敏打印机,自动筛选打印典型报告使用数据,非常适合进行现场数据对比。
7. 大容量FLASH存储:可保存500组试验数据,掉电后可保存10年。
8. USB接口:方便连接新式笔记本电脑。
9.体积小,重量轻:方便现场使用。


1. 工作电源:AC220V±10V(50~60Hz)
2. 电源输出波形:正弦波
3. 伏安特性单机输出电压:0~1000V(805/805A),0~2000V(805B/805D)
4. 伏安输出电流:0~15A
5. 变比试验单机输出电流:0~600A(805/805A), 0~800A(805B/805D)
6. 伏安/变比测量精度:< 0.5%
7. 工作温度:-10~50℃
8. 相对温度:< 85%
9. 重量:18kg
10.外形尺寸:400 X 300 X 280(mm)

选型指南:
CT伏安特性综合测试仪-快速选型指南:

产品特点 技术参数
GWFA-805 测试功能:CT伏安特性、5%和10%误差曲线、变比、极性、退磁、二次回路、二次交流耐压 工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GWFA-805A 具有805型所有功能外 增加:CT的比差和角差测试功能 工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GWFA-805B 具有805A型所有功能提高单机输出容量 工作电源:AC220V
输出电压:0-2000V
输出电流:0-800A
GWFA-806D 具有805型所有功能外支持多组测试,提高输出电压和电流 工作电源:AC220V
输出电压:0-2000V
输出电流:0-800A
GWFA-808 精度:≤0.05,具有805\806系列全功能,全自动操作,傻瓜机 工作电源:AC220V
输出电压:0-1200V
输出电流:0-400A
GWFA-808H 精度:≤0.05,具有805\806系列全功能 ,全自动操作,傻瓜机,2500V高压输出 工作电源:AC220V
输出电压:0-2500V
输出电流:0-400A




<
