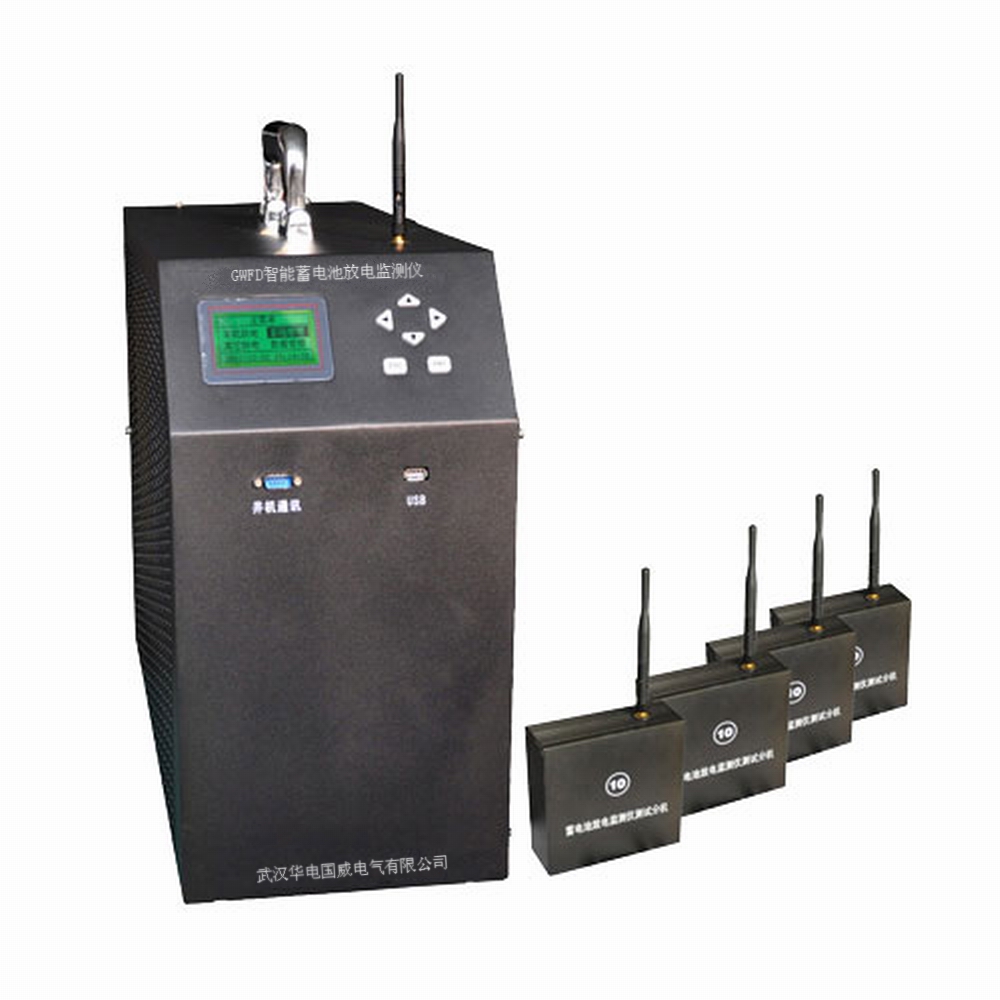

GWFD智能放电监测仪

智能放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用最新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。
智能放电监测仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。
GWFD智能放电监测仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。

智能蓄电池放电无线监测仪、蓄电池放电监测仪、蓄电池无线放电监测仪、蓄电池放电监测仪

l 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
l 具有无线通讯功能，无线采集盒与放电主机及上位机监控PC机三者之间通过无线方式进行通讯。简化接线，灵活方便。
l 无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
l 设备安装、调试、维护简便，各采集模块前后采用隔离技术，安全性、可靠性程度高
l 配备的PC机监测系统，可实时监测整个放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
l 有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。
l 采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
l 自动保护功能，设定放电时长到、放电容量到；蓄电池组电压低于设定的最低保护电压；负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。
l 可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
l 可通过短时放电（10分钟）来预估蓄电池组容量。
l 可记录测试/放电过程每节电池放电情况，主要是电池组总容量、总电压、总电流以及电压最低的单体电池的电压变化情况。

型号	放电电流	电池给电压	放电终止电压	供电电源	尺寸(mm)	重量
48V150A	0～150A	DC48V	10～60V可调	AC220±15% DC48V	415×180×310	9kg
48V200A	0～200A				520×180×393	13kg
48V300A	0～300A				570×225×460	15kg
220V30A	0～30A	DC220V	176～275V可调	AC220±15% DC220V	415×180×310	9kg
220V50A	0～50A				520×180×393	13kg
220V100A	0～100A				570×225×460	15kg
110V80A	0～80A	DC110V	98～121V可调	AC220±15% DC110V	480×180×350	11kg
110V100A	0～100A				520×180×393	13kg
380V20A	0～20A	DC380V	304～456V可调	AC220±15% DC380V	570×225×460	15kg
380V50A	0～50A				600×235×460	18kg
380V100A	0～100A				500×780×704	38kg
80V～482V20A	0～20A	DC80V～482V	80～482V可调	AC220±15% DC80～482V	570×225×460	15kg
80V～482V50A	0～50A				600×235×460	18kg
80V～482V100A	0～100A				500×780×704	38kg
检测单体电池		2V、4V、6V、12V
测量精度		电压测量精度：0.5% 电流测量精度：1%
通讯接口		数据存储：USB 并机通讯：RS232
采样间隔		5s～1min
散热方式		强制风冷
工作环境		温度0℃～50℃ 湿度5%～90%
屏幕尺寸		128×64LCD
存储容量		128M
