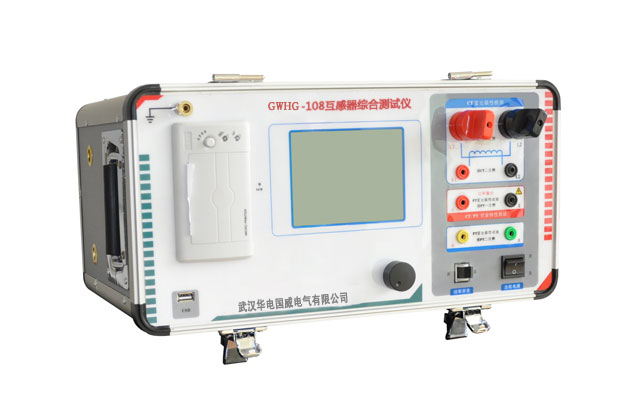

GWHG-108系列互感器特性综合测试仪

GWHG-108系列互感器特性综合测试仪

GWHG-108系列(108/108H)互感器特性综合测试仪，是一种测试互感器：伏安特性、变比、极性、误差曲线、角差比差、二次回路检查、工频交流耐压和二次负荷等设计的多功能现场试验仪器。试验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口转存测试数据，进行编辑保存或打印。操作简单方便，提高工作效率。

互感器特性综合测试仪、互感器综合测试仪、互感器检测仪、互感器特性测试仪

1. 安全可靠：
MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。
2. 符合国家检修规程：
设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态。
3. 输出容量大：
单机220V输入时最大电压输出0-1200V（108）/2500V（108H），
单机最大电流输出0-400A。
4. 功能齐全：
可检测PT/CT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二次交流耐压、CT一次通流和CT退磁等项目，轻松实现一机多用。
5. 接线方式简单：
采用单电源输入端口；仅有6个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；
6. 操作简单：
采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。
7. 快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
8. 大容量FLASH存储：可保存1000组试验数据，掉电后可保存10年。
9. USB接口：方便连接新式笔记本电脑，上传测试数据并进行编辑保存。
10.体积小，重量轻；同类产品中体积最小、重量最轻、方便现场使用。

工作电源	AC220V±10V （50～60Hz）
设备电源输出波形	正弦波
伏安特性单机输出电压	0～1200V （108）,0～2500V(108H)
伏安输出电流	0～15 A
变比试验单机输出电流	0～400 A
伏安/变比测量精度	< 0.5%
工作温度	－10～40℃
相对湿度	<85%
外形尺寸	380 X 180 X 240（mm）
重量	18kg

对于电流互感器（CT）：	对于电压互感器（PT）：
伏安特性测试	伏安特性测试
变比测试	变比测试
极性判别	极性判别
5％和10％误差曲线	5％和10％误差曲线
一次通流（二次回路检测）	工频交流耐压测试
退磁	退磁
工频交流耐压测试	角差/比差测试
角差/比差测试	拐点计算
拐点计算	二次负荷检测
二次负荷检测

选型指南：
互感器特性综合测试仪-快速选型指南：

型号	产品特点	技术参数
GWHG-106	具有105型所有功能外增加：CT/PT的比差和角差测试功能	工作电源：AC220V
		输出电压：0-1000V
		输出电流：0-600A
GWHG-106A	具有106型所有功能提高单机输出容量	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-1000A
GWHG-106B	具有以上型号的所有功能并增加CT/PT二次实际负荷测量	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-1000A
GWHG-106C	具有以上型号的所有功能并增加支持多组同时检测	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-1000A
GWHG-106D	精度：≤0.05,支持检测CT 和PT（保护类、计量类、TP 类）稳态和暂态等参数	工作电源：AC220V
		输出电压：0-2500V
		电阻测量：0-300Ω
GWHG-108	精度：≤0.05,具有其它型号的所有功能 ,全自动操作，傻瓜机	工作电源：AC220V
		输出电压：0-1200V
		输出电流：0-400A
GWHG-108H	精度：≤0.05,具有其它型号的所有功能 ,全自动操作，傻瓜机	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-400A
