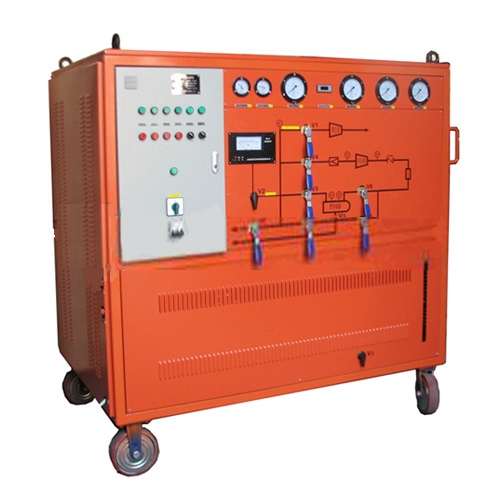

GWQH-801SF6气体回收装置

GWQH-801 SF6气体回收装置

本装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准生产的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制，压力探测，温度计及报警装置的控制和仪表盘等辅助设施等组成。
适用于SF6电器，GIS组合电器SF6气体绝缘电器设备的制造厂，使用运行科研等部门。

SF6回收装置 SF6气体回收装置 便携式SF6气体回收装置

1．对装置本机和SF6开关及GIS抽真空及真空测量。
2．对液化罐抽真空及真空测量。
3．对装置本身抽真空及真空测量。
4．对SF6开关充气。
5．对电器设备中的SF6气体进行回收包括水份处理、油份处理。
6．对回收和回充的SF6气体进行干燥、净化处理。
7．对SF6电器中的SF6气体进行回收、液化储存。
8．可容纳50kg容积的贮液罐，在设备本体内。
9．对SF6气体进行压缩液态贮存，具备液态灌瓶功能。
10．该装置为手推移动式。

型式		冷冻液化,风冷,手推移动式
工作环境温度		-10℃～40℃
回收	初压力(Mpa)	0.8
	终压力(Mpa)	≤0.05
	1m³容积所需时间(h/m³)	≤1
充气	初压力(Pa)	≤133
	终压力(Mpa)	0.8
	1m³容积所需时间(h/m³ )	≤0.3
抽真空从0.1MPa至133Pa需时间 (h/m³ )		≤0.5
极限真空 (Pa)		≤10
年泄漏率		≤0.5%
回收后SF6 气体纯度	水分(PPM/V)	≤60
	油分(PPM/W)	≤3
	尘埃(um)	≤1
贮	贮存方式	液态
存	压力(MPa)	4.0
容	容积(L)	55
器	贮液量(kg)	50
液化方式		冷冻液化
汽化方式		电加热
干燥过滤器再生方式		真空加热活化再生
电源		三相五线 3Φ 380V有零线
总功率(kW)		≤15
噪声dB(A)		≤75
外形尺寸(mm)		1380mm×780mm×1350mm
设备自重(kg)		≤500KG

主要配置：
1．SF6压缩机：美国独资(谷轮）适用于SF6等卤素气体的封闭式压缩机
（1）理论排气量：12m3/h
（2）最大排气压力：2.5Mpa
（3）最小吸气压力：50Kpa
（4）最大吸气压力：0.4 Mpa
（5）功率：3.7KW
（6）电源：380V 50HZ
2．真空泵采用：德国双级真空泵（D40）
（1）真空泵采用风冷式可长期运行
（2）抽真空速率42L/h
(3) 极限真空度0.06pa
(4) 功率2.2KW
3. SF6制冷机组的要求：外资ANKANG主机2.68KW
电机功率2.68KW，名义制冷量5400W， R22，电源380V， 50Hz。
4. 过滤系统（净化系统）：采用美国Hankison原理，过滤器双级过滤，真空活化自再生处理）
5. 阀门: DN15—13.5MPa SF6专用
6. 高压连接管 2根（接口：内M22*1.5mm）
7. 钢瓶转换接口一个
组成部件优点：
（1）设计先进，功能齐全，结构合理，流程图绘于面板，操作简洁明了。
（2）压缩系统：采用可适用SF6的封闭压缩机，无泄漏。
（3）抽真空系统采用欧洲原装进口真空泵，在系统中设有自动防止返回油装置，特点抽气量大，适用长时间连续工作。
（4）净化系统采用美国Hankison原理过滤，过滤器采用电加热及内装高效专用吸附剂，净化效果更显著(无需频繁更换吸附剂)。
（5）装置电气系统三相电源确认、断相自动保护。
（6）装置控制系统球阀采用美国swagelok工作原理，密封件有自动补偿功能，适用真空和压力工况的SF6专用球阀
（7）贮存系统配置50KG贮液罐，配柱式液位计，液位有带灯背光显示，直观清晰准确。装置具有液态灌注钢瓶功能。
（8）设备采用手推移动式。

特别提示：
(冬季由于真空泵油在低温下有凝结，所以真空泵在开机后一段时间内会由于干摩擦声音会很响，油温正常后声音会趋于正常。)
