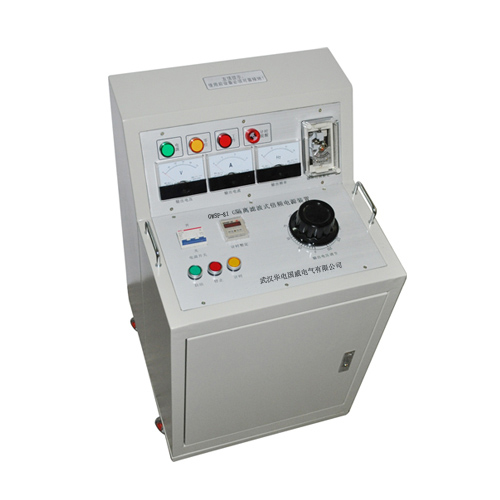

GWSF-81三倍频发生器

GWSF-81三倍频发生器根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。


倍频发生器、三倍频发生器


1.  采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上。
2.  本装置设有过流保护，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。
3.  采有零位启动保护功能，调压器不在零位不能启动。
4.  计时声光报警，直观明了。

型号参数	GWSF-81-15/3	GWSF-81-25/5	GWSF-81-35/7
输入容量	15 kVA	25 kVA	35 kVA
输出容量	3 kVA	5 kVA	7 kVA
输入电压	三相380V     50Hz
输出电压	0-500V
输出频率	150Hz
波形失真	≤5%
空载运行时间	≤5分钟 负载运行时间： 40~60S
海拔高度	≤1000m
环境温度	-10~+40℃
相对湿度	≤95%
