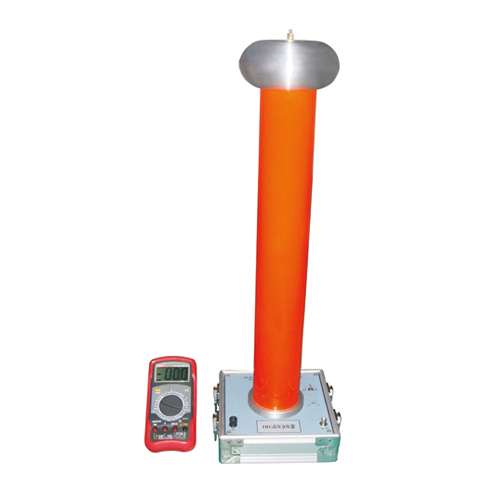

FRC系列分压器

FRC系列分压器

FRC系列分压器是阻容等电位屏蔽分压式高压测量装置。主要用于工频高压的测量。是代替高压静电电压表的首选。具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。

高压测试仪、数字高压表、高压测量仪、高压表、高压数字表、分压器、阻容分压器、静电电压表、高压分压器、交直流分压器、交直流高压表、交直流高压分压器、交流分压器、直流分压器、交直流两用高压测试装置、阻容式交直流分压器、交直流阻容分压器、交直流数字分压器、千伏电压表、千伏表、FRC型交直二用分压器

本分压器通过仪表线与高压测量端相连，可实现远距离清晰读数,使用安全、方便。该系列标准分压器输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。
采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到最低。体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。


A型：
1. 电压等级：AC:200kV DC:200kV
2.     交流测量方式：真有效值测量
3.     精度：AC:0.5% DC: 0.5%
4.     绝缘介质：干式介质材料
5.     环境条件：
·                           温度：0～45℃
·                           湿度：<85%
6.    分压比： 1000:1
7.     重量: 13kg
8.     体积: 160*160*420毫米

型号规格	测量电压范围KV	分压器阻抗 M Ω	外形尺寸mm		重量公斤
型号规格	测量电压范围KV	分压器阻抗 M Ω	分压器	箱体	重量公斤
FRC-50	AC-50 DC-50	540	Ф84×500	170×170×550	5
FRC-100	AC-100 DC-100	1000	Ф84×650	170×170×720	7.5
FRC-150	AC-150 DC-150	1800	Ф84×900	220×220×1050	11
FRC-200	AC-200 DC-200	2200	Ф84×1400	220×220×1450	13
FRC-300	AC-300 DC-300	3000	Ф84×1750	260×260×1850	15

B型：
1. 电压等级：AC:50kV DC:50kV
2.    交流测量方式：真有效值测量
3.    精度：AC:1.0% DC: 0.5%
4.    绝缘介质：干式介质材料
5.    环境条件：
·                           温度：0～45℃
·                           湿度：<85%
6.   分压比： 1000:1
7.    重量: 8.5kg
8.    体积: 160*160*420毫米

型号规格	测量电压范围KV	分压器阻抗 M Ω	外形尺寸mm		重量公斤
型号规格	测量电压范围KV	分压器阻抗 M Ω	分压器	箱体	重量公斤
FRC-50	AC-50 DC-50	540	Ф84×500	170×170×550	7
FRC-100	AC-100 DC-100	1000	Ф84×650	170×170×720	9.5
FRC-150	AC-150 DC-150	1800	Ф84×900	220×220×1050	13
FRC-200	AC-200 DC-200	2200	Ф84×1400	220×220×1450	16
FRC-300	AC-300 DC-300	3000	Ф84×1750	260×260×1850	19

C型：
1. 准确度及高压阻抗 (直流电压为交流电压的1.4倍)

电压等级		AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC200kV	AC/DC300kV
分压比		1000：1	1000：1	1000 ：1	1000：1	1000：1
阻抗		200MΩ	400MΩ	600M Ω	800MΩ	1200MΩ
准确度	直流值	1．0级	1．0级	1 ．0 级	1．0级	1．0级
准确度	交流值	1．5级	1．5级	1 ．5 级	1．5级	1．5级

2.    工作环境
·                           温度：0~40℃
·                           湿度：≤85%RH
3.   体积、重量

电压等级	AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC200kV	AC/DC300kV
体积（mm 3 ）	220×220×600	220×220×800	220×220×1000	220×220×1500	220×220×2100
重量(kg)	约10	约15	约20	约25	约36
