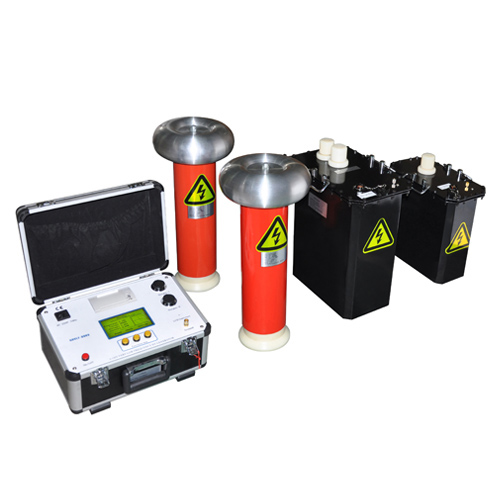

GWVLF系列0.1Hz程控超低频高压发生器

GWVLF系列0.1HZ程控超低频高压发生器

0.1HZ程控超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

1. 额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。
2. 电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
3. 具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
4. 具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
5. 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
6. 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

表1

型号	额定电压	带载能力	电源保险管	产品结构、重量
GWVLF-30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	5A	控制器：4㎏升压器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
GWVLF-40/1.1	30kV （峰值）	0.1Hz,≤1.1µF	6A	控制器：4㎏升压器：35㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
GWVLF-50/1.1	50kV （峰值）	0.1Hz,≤1.1µF	7A	控制器：4㎏升压器：50㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
GWVLF-60/1.1	60kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏一级升压器（30kV）：25㎏二级升压器（30kV）：45㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
GWVLF-70/0.5	70kV （峰值）	0.1Hz,≤0.5µF	10A	控制器：4㎏一级升压器（30kV）：25㎏二级升压器（40kV）：50㎏
		0.05Hz,≤1µF
		0.02Hz,≤2.5µF
GWVLF-80/0.5	80kV （峰值）	0.1Hz,≤0.5µF	12A	控制器：4㎏一级升压器（30kV）：25㎏二级升压器（50kV）：50㎏
		0.05Hz,≤1µF
		0.02Hz,≤2.5µF

1. 输出额定电压：参见表1
2. 输出频率：0.1Hz、0.05Hz、0.02Hz
3. 带载能力： 0.1Hz 最大1.1µF
0.05Hz 最大2.2µF
0.02Hz 最大5.5µF
4. 测量精度：3%
5. 电压正，负峰值误差：≤3％
6. 电压波形失真度：≤5％
7. 使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8. 电源保险管：参见表1
9. 电源：频率50Hz，电压220V±5%。
