GK-2136矿用电缆故障测试系统
GK-2136矿用电缆故障测试系统
 GK-2136矿用电缆故障测试系统

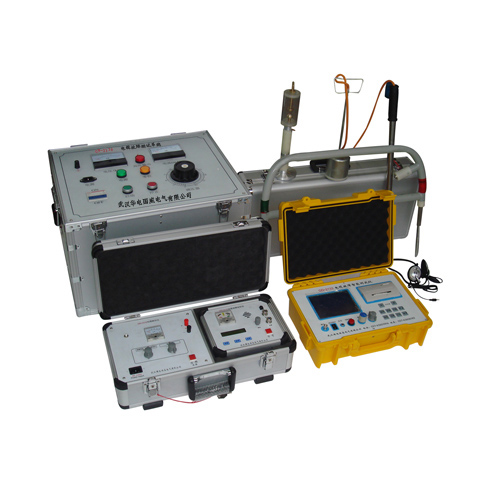

   矿用电缆故障测试系统是我司开发的一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。注意:切勿矿井下使用。


矿用电缆故障测试仪 电缆故障测试仪



  1. 矿用电缆故障智能测试仪(GK-2133);
  2. 矿用电缆寻迹及故障定位仪(GK-2132);
  3. 矿用直流高压发生装置(GK-2131):
  4. 高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。


GK-2133型矿用电缆故障智能测试仪
GK-2133型矿用电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路(断线)、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。
该仪器采用多种探测方式,应用当代最先进的电子技术成果。采用计算机技术及微电子技术,具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。
   可测电缆故障的种类
开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。



  1. 功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置
  2. 测试精度高。仪器采用高速数据采样技术,读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。
  3. 具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。
  4. 具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。
  5. 具有波形扩展比例功能。改变波形比例,可扩展波形进行精确测试。
  6. 控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。
  7. 可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。
  8. 具有打印功能。将测试的结果打印存档。
  1. 最远测试距离: 32km
  2. 探测盲区: 1m
  3. 读数分辨率: 1m
  4. 功   耗: 5VA
  5. 体   积: 325×165×225(mm)
  6. 重   量: 4Kg


GK-2132型矿用电缆寻迹及故障定位仪
它是由GK-2132F型发射机和GK-2132J型接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试,采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。
功能特点



  1. 接收灵敏度高
  2. 静态漂移小
  3. 抗干扰能力强
  4. 准确度高、工作稳定
  5. 交直流两用
  6. 液晶数字显示

技术参数


  1. 探测路由及故障最远定位距离:线径小于0.5电缆为3km,其它电缆可达20 km。
  2. 准确定点的故障绝缘阻值:0-50MΩ。
  3. 定位测试准确度:≤±10cm
  4. 探测电缆深度:≤3m

GK-2131型矿用直流高压发生装置
GK-2131
高压发生器是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。
技术参数



  1. 输入电源: AC 220V,50Hz
  2. 输出电压: DC 0~15kV
  3. 额定功率: 2kVA
  4. 环境温度: 0~40oC
  5. 环境湿度: <75%RH
  6. 海拔高度: <1000m
  7. 绝缘等级: A级
  8. 尺 寸: 430×540×410 mm
  9. 重 量: 48.5 kg

注:电缆故障识别仪可以根据客户需求另配。




<
