GW-2134D智能带电电缆识别仪

GW-2134D 智能带电电缆识别仪

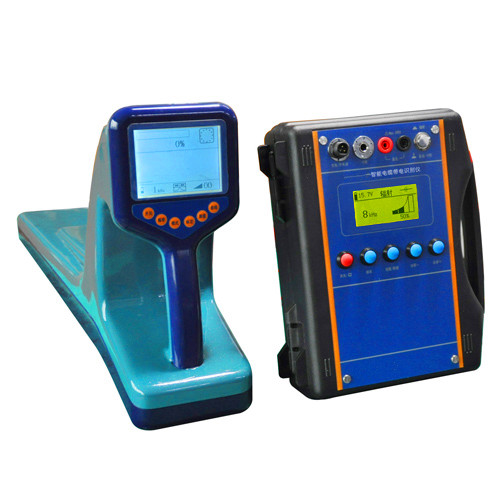

智能带电电缆识别仪又叫管线探测仪，是一套具有多种创新特性的高性能地下金属管线探测系统，由信号发射机和接收机组成，用于金属管线、地下电缆的路径探测、深度测量以及唯一性鉴别。
管线探测仪，在进行路径探测时，采用独特的信号接收技术，通过新颖的软硬件数字处理，提供了多种新概念电缆探测方法，功能全、易学易用、具有很强的抗干扰能力；在进行唯一性鉴别时，能够给出明确的鉴别结果。

电缆识别仪 带电识别仪智能带电识别仪 电缆故障检测仪

发射机：

三种输出方式：直连输出、卡钳耦合、辐射感应。
六种管线探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz，其中500Hz和1kHz为复合频率，可配合接收机实现跟踪正误提示功能，还可用于管线智能鉴别。
查障信号输出功能：用于管线接地故障查找。
大功率输出：最大10W，四档可调。
全自动阻抗匹配和保护功能。
灵活的供电方式：内置大容量锂离子电池组供电、通过充电器用交流220V供电、汽车点烟器供电。
欠压自动关机功能：电池欠压时，仪器自动关机，保护电池。
机壳坚固便携。

接收机：

左右方向指示（专利技术）：左右箭头显示管线位置，方便直观。
跟踪正误提示（专利技术）：利用发射机输出的复合频率信号，可实时测量管线电流的方向，用来排除邻近及交叉管线的地线回流和感应电流干扰。当正确跟踪待测管线时，指针指向前方；当跟踪到邻管线上时，指针向后，并有问号显示，提示跟踪错误。
抗干扰能力强：极窄的接收通频带，独特的数字处理方法，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
自动测量管线深度和电流：单键操作，直接读取管线深度和电流值。
多种探测模式：除传统的音峰法（宽峰法）、音谷法外，还提供窄峰法。传统音峰法（宽峰）响应范围大，不利于精确探测；音谷法虽然精确，但无法分辨并行管线。窄峰法的响应范围较宽峰法狭窄，比较精确，又能在一定程度上分辨并行管线，是在管线复杂区查找路径的较佳方式。
六种主动探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz ，配合发射机，适用于不同现场情况。
两种被动探测频段：工频、射频，不需要发射信号，直接探测运行电缆和其它管线。
历史曲线显示：屏幕显示信号幅值的历史曲线，直观判断信号变化情况。
电缆唯一性鉴别：卡钳鉴别和听诊器鉴别。卡钳鉴别可精确测量电缆上电流的幅值和方向，能够明确给出鉴别结果（专利技术）。听诊器鉴别接线方便，不方便卡钳鉴别时使用，为传统的鉴别方式。
接地故障查找：使用A字架定位管线的对大地绝缘破损点（如电缆护层故障、无铠装电缆接地故障、管道防腐层破损等），对发射机发出的超低频组合信号进行跨步电压测量，无需调零，直观指示故障点方向。
内置大容量锂离子电池组。
自动关机功能：仪器在30分钟内没有任何操作时，将自动关机，减少电池消耗；当电池欠压时，也将自动关机，保护电池。
机壳坚固、质轻便携。

发射机：

输出方式：直连输出、卡钳耦合、辐射感应。
输出频率：
1. 管线探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。

其中500Hz和1kHz为复合频率。

查障频率：8Hz超低频复合信号。

输出功率：
1. 500Hz、1kHz、8kHz、33kHz，以及查障频率：

最大10W，四档可调：2.5W、5 W、7.5 W、10 W。

66k、93kHz：1W。

输出电压：最高200V（交流峰值），根据负载自动调整。
阻抗匹配：全自动。
过载和短路保护：全自动。
人机界面：128×64点阵液晶显示器。
内置电池：聚合物锂离子电池组，标称14.8V，7Ah。
外接电源：标称电压DC12V（汽车点烟器输出）。
充电器：输入AC100～240V，50／60Hz，输出DC16.8V，2A/3A。
体积：主机275mm×220mm×100mm
质量：主机2.4kg
使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。

接收机：

信号输入方式：内置接收线圈、卡钳、1k听诊器、8k听诊器、查障A字架。
接收频率：
1. 管线主动探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
2. 管线被动探测频段：工频、射频。
3. 卡钳智能鉴别频率：500Hz、1kHz复合频率。
4. 卡钳电流测量频率：500Hz、1kHz、8kHz。
5. 听诊器鉴别频率：1kHz、8kHz。
6. 接地故障查找频率：8Hz复合频率。
管线探测模式：

智能宽峰法：适用于主动探测，可进行左右方向指示，频率为500Hz和1kHz时可进行跟踪正误提示。
宽峰法：适用于被动探测。
窄峰法
音谷法

电缆鉴别模式：

卡钳智能鉴别
卡钳电流测量
听诊器鉴别

人机界面：320×240点阵液晶显示器，可进行信号幅值显示、左右方向指示、路径跟踪正误提示、信号强度历史曲线、深度和电流值显示、鉴别结果显示等。
内置电池：聚合物锂离子电池组，标称7.4V，7Ah。
充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A/3A。
体积：主机700mm×270mm×120mm
质量：主机3.5kg
使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
