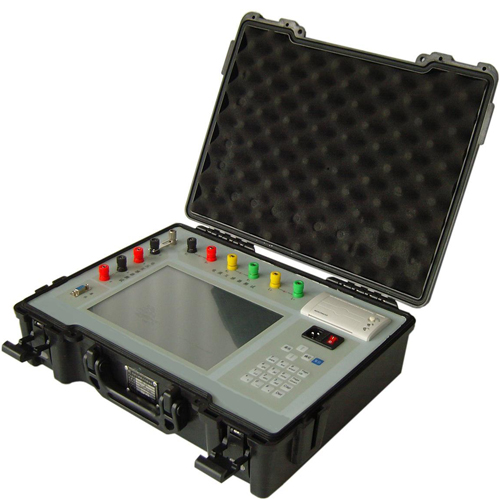

GWCT-103便携式电流互感器现场校验仪

GWCT-103便携式电流互感器现场校验仪

GWCT-103 便携式电流互感器现场校验仪采用全新的概念，是互感器现场测量技术的革命。目前电力系统的互感器现场校验设备必须使用标准CT升流源。这些设备体积庞大、十分笨重，现场要得到大电流很困难，要投入大量的人力、物力。互感器现场测试的工作效率低，而且不安全，造成现场互感器一直无法按周期检定，因互感器造成的计量误差给电力局造成巨大的经济损失。便携式电流互感器校验仪摒弃传统的互感器误差测试方法，使用电子技术直接测出互感器的比差、角差，仅一两位工程技术人员可快速完成互感器现场测试，并可以与计算机联网，方便管理，使用简单，大大提高了工作效率，为电力系统快速、准确地确定现场使用的互感器准确度提供了解决方法。
仪器采用本公司最新研制出的320×240大液晶显示，仪器可进行各种测量数据的存储和打印，各设置参数掉电可以保存。

电流互感器现场校验仪、互感器分析仪、互感器校准仪

1.按国家标准测量电流互感器的比差和角差（1%，5%，20%，100%，120%）
2.直接测量电流互感器的变比和直流电阻。
3.可测量电流的实际二次负荷。
4.能测量现场0.2S、0.5S级电流互感器；可同时测试电流互感器上限负荷和下限负荷下的标准误差。

电流互感器测量：

变比范围： 5A/5A～25000A/5A（5A/1A～5000A/1A）;精度： 0.5%
CT误差测量范围：5A/5A～5000A/5A（5A/1A～5000A/1A）;极限误差满足0.05%，即：

5%额定电流; 测量误差：比差0.1级角差6′
20%额定电流;测量误差：比差0.1级角差4′
100%、120%额定电流;测量误差：比差0.05级角差2′
