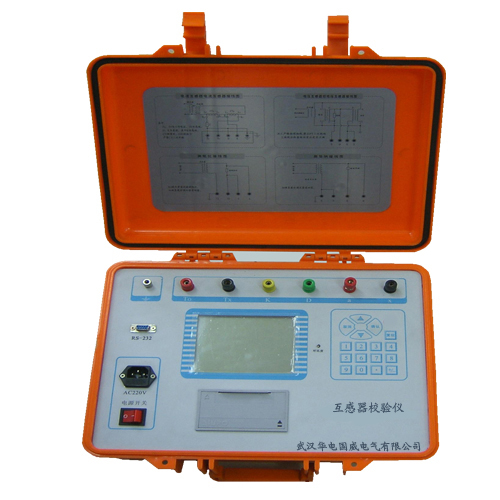

GWHG-103全功能互感器综合校验仪

GWHG-103全功能互感器综合校验仪

GWHG-103 全功能互感器综合校验仪是我公司为了更好地适应互感器现场校验的环境特点而开发的互感器现场校验装置。仪器在保持准确性和稳定性前提下，在准确度等级、智能化程度方面有了进一步提高。仪器在设计时引入了一些新的思想，采有了一些新的技术。倒如：通有平台技术、电池电源技术等。使用户在使用该仪器时感到更加方便、快捷、高效。

互感器综合校验仪、互感器校验仪、互感器校准仪

GWHG-103 全功能互感器校验仪采用差值测量原理，测量结果迅速准确、抗磁能力强、稳定性好，便于携带和现场测试等特点。
GWHG-103 全功能互感器校验仪不仅适合于互感器现场校验，还具备有校验台接口和RS232接口，通过校验台接口可与互感器校验台实现联机测量。
功能：
本型校验仪能够校验电压（PT）、电流（CT）互感器的电压、电流误差、相位误差、负载阻抗、导纳，并能判断互感器极性是否正确。
能够将数据显示、存储和打印。
自动测量：采用差值测量法，直接测量误差。
自动极性判断：可在2%--20%内自动判断极性。
自动切换档位：可根据测量数据大小自动切换量程。
适应能力强：对电源有较强的适应能力。
傻瓜式操作：大屏幕中文显示，菜单提示操作。
自动数据处理：交流采样，全数字处理。
自动化整测量：可根据被检互感器的准确度自动进行误差数据化整，并判断是否超差。
计算机联机：仪器自身具有一定的数据管理功能,若与PC机联机则管理功能更强。
存储功能：能存储、查看测量结果，仪器掉电后数据不消失。

环境条件	温度： 0--40℃
	相对湿度： <80%（25℃）
	海拔高度： <1500m
	电源电压： 220V±10%
	电源频率： 50Hz±1%
测量范围	比差（%）： 0.001—9.99 分辨率为0.001%
	相位误差（分）： 0.01 —600 分辨率为0.01分
	阻抗（Ω）： 0.01—9.99 分辨率为0.001Ω
	导纳（Ms）： 0.01—9.99 分辨率为0.01 Ms
准确度	与标准互感器配合可校验0.1—6.0级之间各档互感器，基本误差如下：同相分量： ΔX=±（X×2%+Y×2%±2个字）正交分量： ΔY=±（X×2%+Y×2%±5个字） X、Y为仪器的显示值的绝对值
	阻抗/导纳精度等级： 1.0 级
	百分数精度等级： 1.5级
工作范围	电压： 5%--150%Un(Un=100/3—150)
工作范围	电流： 1%--150%In（In=1A、5A）
极性指示	电流：额定工作电流的2%--10%
极性指示	电压：额定工作电压的2%--10%
工作负荷	电压： a对X约0.2VA （100V）
工作负荷	电流： T0对Tx约为0VA
绝缘试验	电源插座对机壳能承受1.5kV/1min
外形尺寸	320×250×30（mm）
重量	约3.0kg
