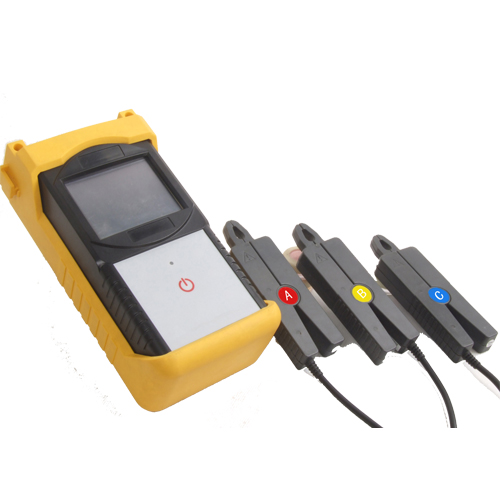

GWD-3000C三相多功能用电检查仪

GWD-3000C三相多功能用电检查仪

GWD-3000C三相用电检查仪是进行三相电参数测量、保护回路CT接线正确性分析和三相电电压电流不平衡度检测的仪器，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量，更为独特的是，能分析CT接线的正确性检查电力线用电平衡情况。并具有电能计算功能。
GWD-3000C三相多功能用电检查仪设计上采用高速ARM处理器作为下位机进行电参数的测量，完全图形化界面，真彩色显示，触摸屏操作人机界面友好，仪器便于携带，功能强大。

用电检查仪，用电稽查仪，三相用电检查仪，三相多功能用电检查仪

同时测量1至3路交流电压；
同时测量1至4路交流电流（含零相电流）；
测量电压间、电流间、电压与电流间的相位；
测量电网频率；
测量有功、无功和视在功功率；
测量功率因数；
分析CT接线的正确性以及电能表接线错误判别；
三相三线两元件电能表192 种接线错误检测和判定，并给出其向量图、接线图、功率表达式和文字说明；

三相电电压电流不平衡度检测；
测相电压范围：5-500V, 测相电流范围：5mA-10A；
显示六角向量图；
作为漏电流表使用；
低功耗设计，最长持续使用时间可达12小时；
自动量程，触摸屏按键人性化设计；
数据保存可通过U盘导出，方便用户数据处理。

类型	测量范围	单位	误差	分辨率
电压	1~500	V	0.5%	0.01V
电流	0.001~10	A	0.5%	0.0001A
有功功率	0.001~5k	W	0.5%×读数（PF=1）	0.1W
无功功率	0.001~5k	VAR	0.5%×读数（PF=0）	0.1VAR
视在功率	0.001~5k	VA	0.5%×读数	0.1VA
频率	45~65	HZ	0.1%×读数	0.01HZ
相位	0~360	°	±1°	0.1°

注：在1mA-5mA在±3°
