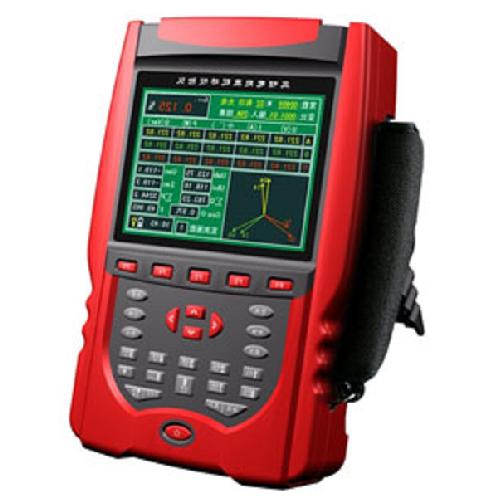

GWYM-3E三相电能表现场校验仪
GWYM-3E三相电能表现场校验仪

GWYM-3E三相电能表现场校验仪主要用于0.1级、0.05级所有单、三相电能表的现场校验,双表同时校验、电参数测量、变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能,5.7寸彩色液晶或触摸屏显示、中英文双语界面,多种供电方式选择,完全满足客户使用需求。
按照应用现场的不同,分为标准型、增强型、专业型三大类产品。
标准型:精度0.2级,适用于0.5级以上大多数单、三电能表测试场所;
增强型:精度0.1级,适用于0.2级以上大多数单、三电能表测试场所;
专业型:精度0.05级,适用于0.1级以上大多数单、三电能表测试场所;


 电能表现场校验仪   三相电能表现场校验仪   多功能电能表现场校验仪

1.采用数字真无功测量技术,测量不受电压电流不平衡、相角不对称、频率变化等影响,准确度达千分之一;
2.采用高速高精度数字乘法器,同时测量有(无)功功率、电压、电流、频率、相位等全部参数,并对全部参数进行软件修正;
3.高亮度、高清晰度、高分辨率5.7"(320*240)TFT彩色液晶显示,T9汉字输入法;
4.宽工作电源AC 57.7~480V,在 -20℃~+40℃ 的温度范围内保证电能的准确性;
5.无电位器,提高了系统的稳定性和可靠性,彻底防止仪器因运输等外界原因造成误差改变;
6.电压自动换档 30~480V、电流直接输入 5A;
7.带 0.2 级 5A 钳表,已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等;
8.高精度塑胶模具机箱设计,轻巧美观,方便各类现场校验。

产品功能:
1.校验所有电能表电能误差,校核各种电能表常数;
2.同时校验同一回路中的主副表或同一回路中的有功、无功表;
3.校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器;
4.测量现场各相电参数指标(U、I、P、Q、Φ、F),同时测量并显示三个电压/电流的波形;
5.自动检测钳表误差变化,各相之间互相自检,保证钳表和仪器的长期精度稳定性;
6.测量TA变比,测量 PT、CT 二次负荷;
7.配 20A、100A、500A、1000A 钳,直接测量低压计量综合误差;
8.测量三相电压、电流的 2~51 次谐波,并可存储全部谐波数据;
9.在四个相限识别任意种电能表错误接线,显示任意接线的六角图,能识别IB接入与TV、TA极性接反的情况,还可作为六角图查线培训使用;
10.配各类条码扫描枪,将电能表条码扫描并存储到仪器中;
11.直接读取多功能电能表数据、测量各种电能表走字误差;
12.电池供电、在线取电、外接电源等多种供电方式选择;
13.支持小于5mA小电流测试,方便首检无负荷时接线识别;
14.可通过U盘、串口、蓝牙等升级软件下载校验数据,可与 PC 机进行通讯;
15.配专用电能表管理系统软件,实现无纸化办公;
16.存储全部测量数据,包括工作参数,方便事后分析。



电压量程 AC 30-480V
电流量程 端子输入 1A、5A
钳表输入(一倍过载) 1A、5A、20A、100A、500A、1000A、1500A、3000A
端子输入误差 有功电能、功率、电压、电流 ±0.1%(0.1级)、±0.05%(0.05级)
无功电能 ±0.1%(0.1级)
频    率 ±0.05Hz(0.1级)
相    位 ±0.1度(0.1级)、±0.05度(0.05级)
钳表输入误差 1A、5A(带钳表自修正)、20A ±0.2%
100A、500A、1000A 1500A ±0.5%
电能脉冲常数 5A FL=36000P/KWh
FH=3.6×10000000P/KWh
其它 FL=36000×5/额定电流(P/KWh)
FH=3.6×10000000×5/额定电流(P/KWh)
UI谐波测量 测量范围 2-51次谐波
测量精度 ±0.01%(相对于100%基波)
频率范围 45—55Hz
相位测量范围 -180~+180度
互感器变比 <±0.5%
电压影响 <±0.01%
频率影响 <±0.01%(45-55Hz)
温度影响 <±5ppm/℃(典型)
24小时变差 (0.1级) <±0.02%    (0.05级) <±0.01%
功    耗 约4.5VA
相对湿度 40%-95% 无结露
外形尺寸 (长)249*(宽)154*(高)58mm
重    量 1.8kg
<
