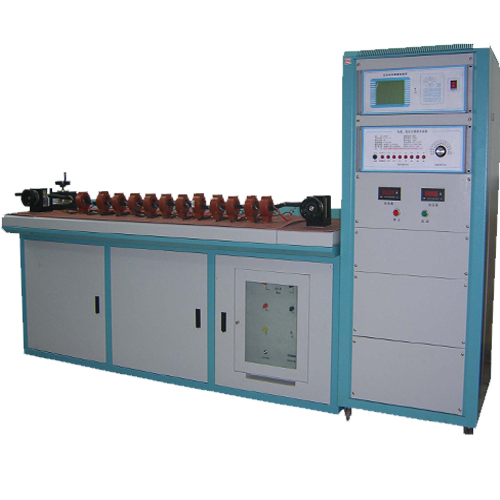

GWHT-6D极数多台位互感器检定装置

GWHT-6D极数多台位互感器检定装置

极速互感器检定装置是我公司由极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

互感器检定装置、互感器分析台、互感器校准台

该装置细调节采用了程控源技术，使测试点的定位更加快速、准确。
该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的时间里可测量十二只任何变比的电流互感器。
该装置配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量。

环境条件	温度：5℃~40℃
	相对湿度：<80%（25℃）
	海拨高度：<2500m
	电源频率：50Hz±0.5Hz
	电源电压：220V±5V
测量范围	同相分量（%）：0.0001~200.0 分辨率：0.0001
	正交分量（分）：0.001~999.9 分辨率：0.001
	阻抗（Ω）：0.0001~60.0 分辨率：0.0001
	导纳（ms）：0.0001~60.0 分辨率：0.0001
基本误差	同相分量：ΔX=±（X×2%+Y×2%±2个字）
	正交分量：ΔY=±（X×2%+Y×2%±5个字）
	“X”、“Y”——仪器的显示值
	“5个字”——仪器的量化误
	百分表：1级
工作范围	电流：（1%-149%）In （In=5A）; （5%-149%）In （In=1A）
工作负荷	电流： To对Tx<=1j0.12Ω cos
