GWHX-8000语言无线高压核相器

在电力系统环网和双电源电力网建设或检修中,对于闭环点断路器两侧电源核相检查是非常重要的试验项目,否则可能发生短路,后果不堪设想。GWHX-8000 语言无线高压核相器采用电力电子检测技术和无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点,符合国家电力安全工器具质量监督检验测试相关标准。
GWHX-8000
语言无线高压核相器主要优点在于去掉了连接两个电网(电源)两端的引线,距离超过15m,可穿过围墙和隔墙(板),不受任何地形和设施构架的方式限制,提高了安全性,操作极为方便,只需一人操作,一人监护即可。


 核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器(仪)、无线核相仪


GWHX-8000语言无线高压核相器

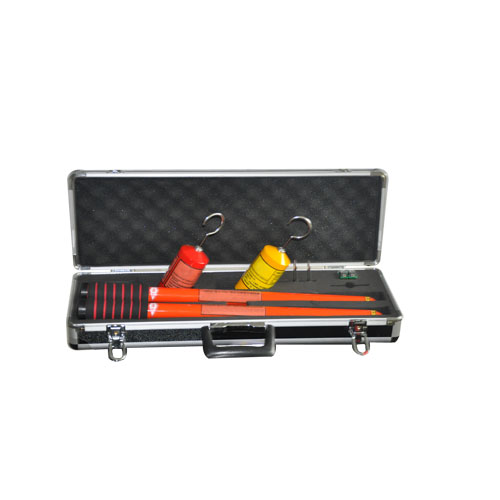

由二个部分组成:一个电压检测发射的模块(包括绝缘操作杆),可判断线路是否带电,并发出相关导电体电压相角信号;另一个是电压检测以及信号接收比较模块(包括绝缘操作杆),相位关系通过语音发出。

GWHX-8000
在使用中,先将发射装置操作于被测电网导电体,然后将接收装置操作于被测另一电网导电体,如果被测的两个电网的相位相同,语言重复提示:“相位相同”,如果被测的两个电网的相位不同,语言重复提示:“注意,相位不相同”。
GWHX-8000绝缘操作管选用防潮绝缘管,具有防潮、耐高压、抗冲击、抗弯等特点,该材质特性见表一和表二。
表一:绝缘操作管材料机械电气特性参数

项     目 单  位 指  标
耐热性不低于 200
抗冲击(纵向)不低于 mpa/cm 147
抗弯度(纵向)不低于 mpa 343
表面电阻系数(水浸后)不低于 Ω 10×10¹¹
体积电阻系数(常态)不低于 Ω/cm 10×10³¹


表二:绝缘杆的耐受电压:

绝缘杆额定电压
(KV)
冲击耐受电压
(KV)
检测长度
(米)
6~10 100 0.4
35 150 0.6
110 250 1.0
220 450 1.8


GWHX-8000 产品符合国家 GB13398-92、GB311.1-311.6-8、3DL408-91 标准和国家新颁布电力行业标准《带电作业通用技术条件 DL/T971-2005》的要求。


☆ 可检测电压范围分别为:6~10kV,6~35kV,6~110kV
☆ 无线传输距离:≥15米
☆ 同相定义:A 级标准
注:《规程》规定相角差≤30°报同相为A级,相角差≤60°报同相为B级
☆ 使用环境:0℃~40℃;相对湿度:≤85%
☆ 工作频率:50~60Hz
☆ 工作电源:9V 干电池(常规使用可用一年半以上)
☆ 重量:1.5kg


<
