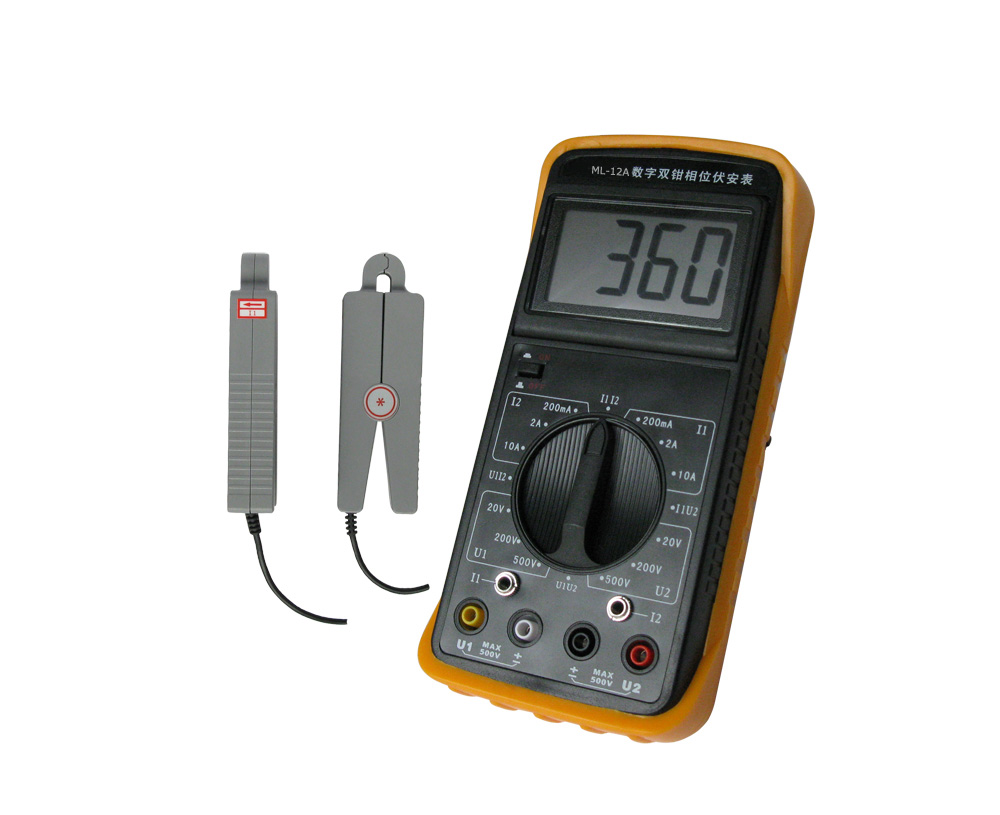

ML12A 型手持式双钳数字相位伏安表是专为现场测量电压、电流及相位而设计的一种低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、 I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位 关 系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全 绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm,屏幕角度可自由转换约 70°，以获得最佳视觉效果。本表的欠电指示功能可及时提醒操作者更换电池。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
双钳形接地电阻测试仪、多功能双钳接地电阻测试仪、多功能接地电阻测试仪、双钳口接地电阻测试仪、钳形接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、数字式接地电阻测试仪、数字接地电阻测试仪、双钳式接地电阻测试仪、钳式数字接地电阻测试仪、双钳数字接地电阻测试仪、钳式接地电阻测试仪。
1.耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz,两电压输入端之间能承受500V/50Hz的正弦波交流电压历时lmin的试验。
2.绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥lOMΩ四）、其它技术特性：
1.显示位数：3 1/2
2.采样速率：2~3次/秒
3.电源：单个9V叠层电池。
4.外形尺寸：表壳186×86×33、钳壳140×40×25
5.重量：表280g,钳2×200g
6.储存条件：温度10℃~50℃
一）、基本误差：
1.参比工作条件
（a）环境温度：（23士5）℃
（b）环境湿度：（45-75）％RH
（c）被测信号波形：正弦波、B=0.02
（d）被测信号频率：（50士0.2）Hz
（e）被测载流导线在钳口中的位置：居中
（f）测量相位时被测信号幅值范围：100~220V、50mA~5.OOOA
（g）外参比频率电磁场干扰：应避免
2.基本误差极限
交流电压（见表1）
输入阻抗：各量限均为200KΩ
测UI-U2相位时电压输入回路阻抗：40KΩ
表1
| 量限 | 分辩率 | 基本误差极限 |
|---|---|---|
| 20V | 0.01V | ±(1.5%读数＋2) |
| 200V | 0.1V | |
| 500V | 1V |
交流电流（见表2）
表2
| 量限 | 分辩率 | 基本误差极限 |
|---|---|---|
| 20V | 0.01V | ±(1.5%读数＋2) |
| 200V | 0.1V | |
| 500V | 1V |
相位U-U、U-I、I-I（见表3）
表3
| 量限 | 分辩率 | 基本误差极限 |
|---|---|---|
| 20V | 0.01V | ±(1.5%读数＋2) |
| 200V | 0.1V | |
| 500V | 1V |
二）、工作误差：1.额定工作条件
（a）环境温度：（0~40）℃
（b）环境湿度：（20~80）％RH
（c）被测信号波形：正弦波、B=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测Ul-U2相位时：30V~500V
测I1-I2相位时：10mA~6.000A
测Ul-I2或I1-U2相位时：5V~500V、10mA~6.000A
（g）外参比频率电磁场干扰：应避免
2.额定工作误差极限
在2.1所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
