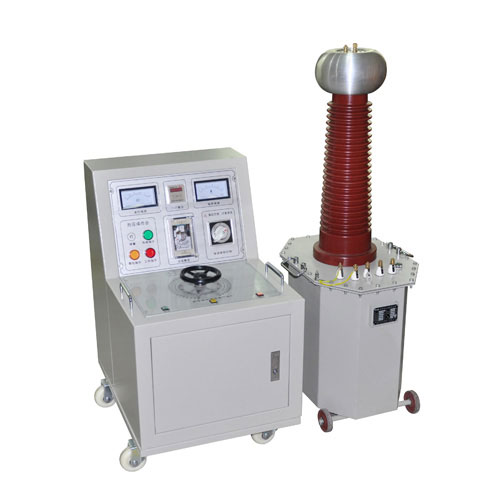

GWWJH工频耐压试验装置

GWWJH系列工频耐压试验装置

工频耐压是鉴定电力设备绝缘强度的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
GWWJH系列手动耐压试验装置是根据国家电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

试验变压器操作箱、试验变压器控制台、试验变控制箱、试验变控制台、试验变压器电源操作箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、试验变压器专用控制台、工频耐压试验装置、手动耐压成套装置

1. 监视功能：高压电压低压电流零位指示电源指示工作指示计时指示
2. 保护功能：过流保护、零位启动保护、声光语言报警提醒
3. 采用新型时间继电器，计时范围更广（1S～99H）
4. 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
5. 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
6. 试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

1、控制箱（台）参数：（常规参数见下表）

规格	容量	输入电源			输出电压		重量（kg）
规格	容量	相数	（V）	（A）	（V）	（A）	重量（kg）
2/220	2	1	220	10	0-250	8	14
3/220	3	1	220	15	0-250	12	16
5/220	5	1	220	25	0-250	20	18
10/220	10	1	220	50	0-250	40	80
15/380	15	2	380	37.5	0-430	34.8	90
20/380	20	2	380	50	0-430	46.5	100
25/380	25	2	380	62.5	0-430	58.1	120
30/380	30	2	380	75	0-430	69.7	140
50/380	50	2	380	125	0-430	116.2	160
100/380	100	2	380	250	0-430	232.5	250
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。

2、试验变压器参数：（常规参数见下表）

规格	容量 kVA	低压侧		高压侧		高压侧（交直流变压器）		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg
		电压 V	电流 A	交流输出		直流输出
		电压 V	电流 A	电压kV	电流	电压kV	电流
1.5/50	1.5	200	7.5	50	30	70	21.4	500	50	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	50	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	50	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	50	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	50	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	50	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	50	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	50	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	50	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	50	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	50	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	50	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	50	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	50	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	50	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	50	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	50	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	50	8	<4	340
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。
