GWXZ变电站串联谐振试验装置
GWXZ变电站串联谐振试验装置
GWXZ变电站串联谐振试验装

GWXZ变电站
串联谐振试验装置

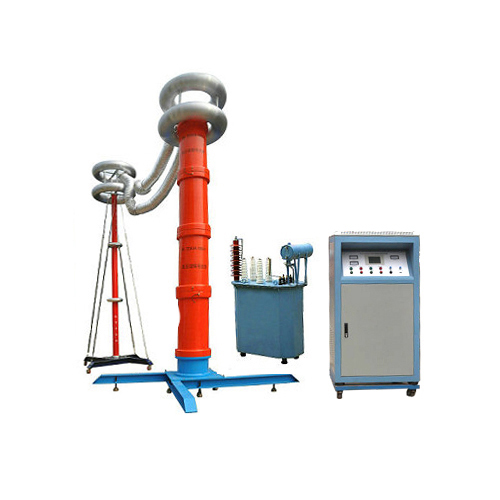

主要针10kV、35kV、110kV电缆,以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象10kV电缆这样的低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。


耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、变电站串联谐振试验装置


1.    同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠。
2.    变频控制源容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;采用220V或380V单相电源,方便现场取电。
3.    配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用。


1.  装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2.  整个装置单件重量很轻,最大不超过40kg,便于现场使用。
3.  装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。工作模式为:全自动模式、手动模式、自动调谐手动升压模式。
4.  能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5.  装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6.  采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。

产品型号 输入电压(v) 输出电压(kV) 容量(kVA) 适用范围 主要配置
GWXZ-108/108 380 0-108 108 1.        31500kVA及以下35kV电力变
2.     35kVA断路器及闭母线、绝缘子
3.     10kV(300 m㎡)电缆2000m
4.        35kv(300 m㎡)电缆500m
5kW变频源1台
5kVA励磁变1台
电抗器4台27kV/1A
分压器100kV
GWXZ-216/216 380 0-216 216 1.        110kVA断路器及母线
2.     110kVA GIS≤10隔断
3.     35kv(300 m㎡)电缆1500m
4.     10kV(300 m㎡)电缆3km
5.        110kv全绝缘主变压器
10kW变频源1台
10kVA励磁变1台
电抗器4台54kV/1A
分压器200kV
GWXZ-270/270 380 0-270 270 1.        110kV GIS开关和电力变
2.     10kV(300 m㎡)电缆5km
3.        35kV(300 m㎡)电缆2km
15kW变频源1台
15kVA励磁变1台
电抗器5台54kV/1A
分压器300kV
GWXZ-200/400 380 0-400 200 1.        220kV GIS 开关和电力主变
2.        110kV GIS 开关和电力主变
10kW 变频源 1 台
10kVA 励磁变 1 台
电抗器 4 台 100kV/0.5A
分压器 400kV
GWXZ-400/400 380 0-400 400 1.        220kV GIS 开关和电力变
2.     10kV (300 m ㎡)电缆 4km
3.        35kV (300 m ㎡)电缆 1km
20kW 变频源1 台
20kVA励磁变 1 台
电抗器 4台 100kV/1A
分压器 400kV
GWXZ-520/260 380 0-260 520 1.        110KVA 断路器及母线
2.     110kVA GIS≤10 隔断
3.     110kV (300 m ㎡)电缆 800m
4.     35kv (300 m ㎡)电缆 3km
5.     10kV (300 m ㎡)电缆 6km
6.        110kv 全绝缘主变压器
25kW 变频源 1 台
25kVA 励磁变 1 台
电抗器 4 台 65kV/2A
分压器 300kV
GWXZ-500/500 380 0-500 500 1.        220kVA 及以下电压互感器
2.     电流互感器
3.     220kVA 及以下穿墙套管
4.     220kVA 及以下支柱绝缘子、隔离开关
5.     220kV 及以下断路器
6.        220kV 及其以下绝缘工器具
20kW 变频源 1 台
20kVA 励磁变 1 台
电抗器 4 台 125kV/1A
分压器 500kV
GWXZ-600/600 380 0-600 600 1.        110kV ( 300 m ㎡)电缆 800m
2.     35kv ( 300 m ㎡)电缆 110m
3.        35-220kV GIS 、主变、开关、绝缘子
30kW 变频源 1 台
30kVA 励磁变 1 台
电抗器 5 台 120kV/1A
分压器 600kV
GWXZ-800/800 380 0-800 800 1.        110kV ( 300 m ㎡)电缆 800m
2.     220kv ( 300 m ㎡)电缆 500m
3.        35-500kV GIS 、主变、开关、绝缘子
40kW 变频源 1 台
40kVA 励磁变 1 台
电抗器 4 台 200kV/1A
分压器 800kV

<
