GWXZ系列电缆变频串联谐振试验装置

GWXZ系列电缆变频串联谐振试验装置

GWXZ系列电缆变频串联谐振试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种方法和潮流，在国内外已经得到广泛的应用。
GWXZ系列电缆变频串联谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。

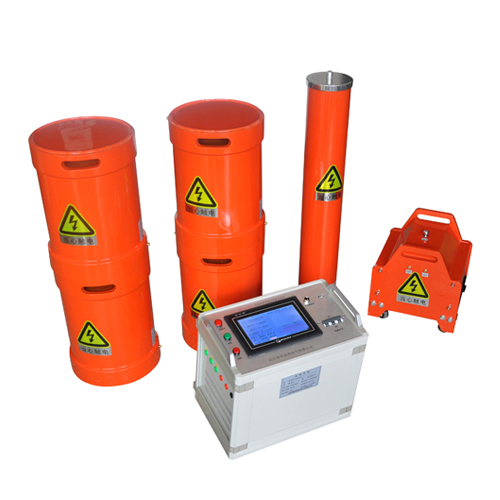

GWXZ系列电缆变频串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、电缆变频谐振耐压试验装置

1. 35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生；
2.  本系统要求单个人能现场搬动的部件重量不超过30kg，适合现场搬运；
3.  电源采用220V单相电源或380V单相电源，方便现场取电；
4.  电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。

1.     额定输出电压：0～66kV(有效值)及以下
2.     输出频率：20～300Hz
3.     谐振电压波形：正弦波，波形畸变率≤1%
4.     满负载工作时间：连续工作时间60min
5.     系统品质因数：最大负载下≥20
6.     频率调节：细度0.1Hz，不稳定度≤0.01%
7.     工作电源：220V或380V单相市电

产品配置及适用对象:

产品型号	输入电压 (V)	输出电压 (kV)	容量 (kVA)	适用范围	主要配置
GWXZ-44/22	380	0--22	44	10kV 电缆≤ 1kM(300m ㎡ )	2.5kW 变频源 1 台、 2.5kVA 励磁变 1 台、电抗器 2 台 22kV/1A 、分压器 25kV
GWXZ-88/22	380	0--22	88	10kV 电缆≤ 2kM(300m ㎡ )	4kW 变频源 1 台、 4kVA 励磁变 1 台、电抗器 2 台 22kV/2A 、分压器 25kV
GWXZ-132/22	380	0--60	132	10kV （ 300 m ㎡）电缆 3km 、 35kV （ 300 m ㎡）电缆 1km	6kW 变频源 1 台、 6kVA 励磁变 1 台、电抗器 3 台 22kV/2A 、分压器 60kV
GWXZ-176/22	380	0--60	176	10kV （ 300 m ㎡）电缆 4km 、 35kV （ 300 m ㎡）电缆 1km	7.5kW 变频源 1 台、 7.5kVA 励磁变 1 台、电抗器 4 台 22kV/2A 、分压器 60kV
GWXZ-264/22	380	0--60	264	10kV （ 300 m ㎡）电缆 6km 、 35kV （ 300 m ㎡）电缆 2km	10kW 变频源 1 台、 10kVA 励磁变 1 台、电抗器 6 台 22kV/2A 、分压器 60kV
GWXZ-330/22	380	0--60	330	10kV （ 300 m ㎡）电缆 8km 、 35kV （ 300 m ㎡）电缆 2.5km 、 10-35kV 开关，变压器	15kW 变频源 1 台、 15kVA 励磁变 1 台、电抗器 6 台 22kV/2.5A 、分压器 60kV
GWXZ-640/32	380	0--130	640	10kV （ 300 m ㎡）电缆 10km 、 35kV （ 300 m ㎡）电缆 4km 、 110kV 电缆≤ 1kM(400m ㎡ ) 、兼容 35-110kV GIS	25kW 变频源 1 台、 25kVA 励磁变 1 台、电抗器 8 台 32kV/2.5A 、分压器 130kV
GWXZ-1280/32	380	0--130	1280	10kV （ 300 m ㎡）电缆 20km 、 35kV （ 300 m ㎡）电缆 8km 、 110kV 电缆≤ 2kM(400m ㎡ ) 、兼容 35-110kV GIS	50kW 变频源 1 台、 50kVA 励磁变 1 台、电抗器 8 台 32kV/5A 、分压器 130kV
GWXZ-1950/130	380	0--520	1950	110KV 电缆≤ 2.5KM 、 220KV GIS 、 110KV 开关、主变	100kW 变频源、 100kVA 励磁变、电抗器 4 台 130KV/3.75A 、分压器 520kV
GWXZ-3250/130	380	0--520	3250	110KV 电缆≤ 5KM 、 110KV 、 220kV 开关、 GIS 、主变	150kW 变频源、 150kVA 励磁变、电抗器 4 台 130KV/6.25A 、分压器 520kV
GWXZ-6500/130	380	0--520	6500	110KV 电缆≤ 10KM 、 110KV 、 220kV 开关、 GIS 、主变	300kW 变频源、 300kVA 励磁变、电抗器 4 台 130KV/12.5A 、分压器 520kV

说明：客户可根据被试品详细要求，联系我司，为您提供详细的技术方案。
