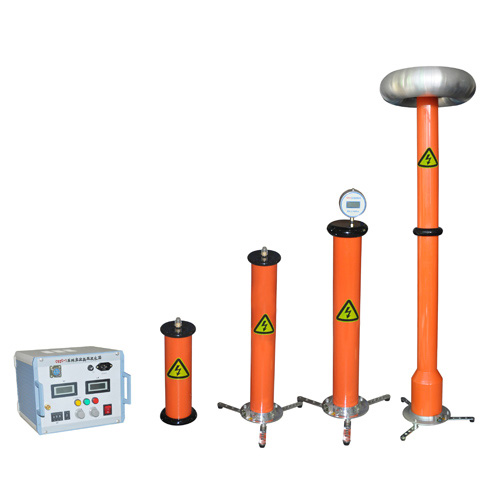

GWZG-I系列直流高压发生器

GWZG-I系列直流高压发生器

GWZG-I系列直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、设计、制造的，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
GWZG-I系列直流高压发生器采用高频倍压电路，应用PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。

直高发、高压发生器、中频直流高压发生器、直流高压发生器

1. 体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。
2. 采用最先进技术、工艺制造，率先应用PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。
3. 按免维修设计，经久耐用，不怕连续对地直接短路放电。
4. 精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5. 电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6. 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。
7. 增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8. 方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9. 倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
10. 底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。

规格技术参数	60/2	60/3	100/10	160/2	180/2	200/2	300/3	100/200 3/2	200/300 3/2	其它等级
输出电压 (kV)	60	60	100	160	180	200	300	100/200	200/300	600～800kV等合同定做。
输出电流(mA)	2	3	10	2	2	2	3	3/2	3/2
输出功率(W)	120	180	1000	320	360	400	900	300/400	600
充电电流 (mA)	3.0	4.5	12.0	3.0	3.0	3.0	4.5	4.5/3.0	4.5/3.0
机箱重量(kg)	4.3	4.5	5.3	4.3	4.3	4.4	5.5	4.5	8.1
倍压筒尺寸(mm)	Φ80 ×500	Φ80 ×620	Φ80 ×770	Φ80 ×770	Φ110 ×770	Φ110 ×770	Φ160 ×1250	Φ110 ×800	Φ110 ×1350
倍压重量(kg)	6.3	6.5	7.5	7.2	7.2	7.2	7.6	7.5	12.6
高压极性	负电压极性,零电压启动,连续可调。
工作电源	AC 220V±10%;50Hz
电压测量误差	1.0%（满度）±1个字,最高分辨率0.1%kV
电流测量误差	1.0%（满度）±1个字,最高分辨率0.1%uA
过压整定误差	≤1.0%
0.75切换误差	≤0.5%
波纹系数	≤1.0%
电压稳定度	随机波动,电源电压变化±10%时≤0.5%
工作方式	间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
环境温度	-15℃～50℃
相对湿度	当温度为25℃时，不大于90%(无凝露)
海拔高度	2500米以下
