GTB系列干式试验变压器-华电国威

高压绝缘耐压测试仪

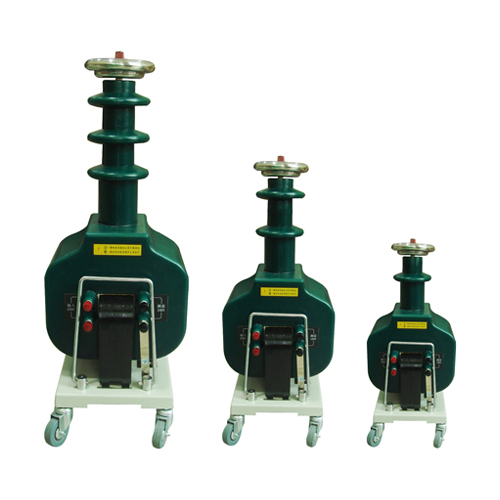

GTB系列干式试验变压器

GTB系列干式试验变压器

GTB系列干式试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁。

高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器

1.  方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。
2. 本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
3. 特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

1. 阻抗电压:               ≤12 %
2. 输出电压波形:           正弦波
3. 表面温升:               ＜55 ℃
4. 空载损耗:               ＜0.4 %
5. 允许连续运行时间:       1小时
6. 间续运行时间:           长时

规格型号	容量	输入电压	输出高压	输出电流	输出直流高压	重量
规格型号	( kVA )	( V )	( kV )	( mA )	( kV )	( kg )
GTB-1.5/50	1.5	200 或 400	50	30	70	15
GTB-3/50	3			60		20
GTB-5/50	5			100		30
GTB-10/50	10			200		40
GTB-15/50	15			300		50
GTB-20/50	20			400		55
GTB-25/50	25			500		60
GTB-30/50	30			600		65
GTB-5/100	5	200 或 400	100	50	140	60
GTB-10/100	10			100		65
GTB-15/100	15			150		70
GTB-20/100	20			200		75
GTB-25/100	25			250		80
GTB-15/120	15		120	125		85
GTB-20/120	20			160		90
GTB-25/120	25			200		95
GTB-30/120	30			250		100
串级变6/100	3kVA/50kV串6kVA/50kV
串级变6/150	3kVA/75kV串6kVA/75kV
注：以上提供的目录，为本公司的通用型干式试验变压器，如有特殊规格，也可根据用户提供的参数和要求设计生产，以满足用户的需要。
