YDQ系列充气式试验变压器

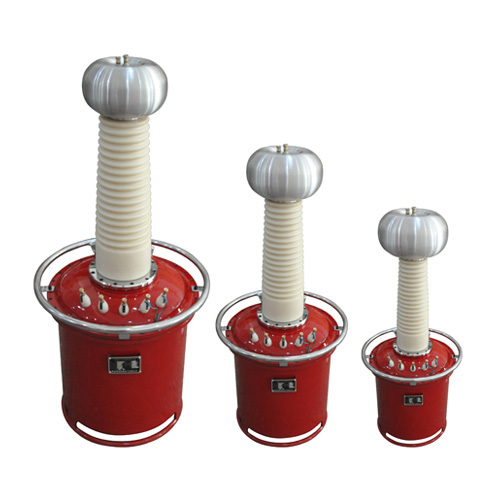

YDQ系列六氟化硫(SF6)充气式试验变压器

YDQ系列六氟化硫(SF6)充气式试验变压器是根据《试验变压器》标准，在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍，击穿电压的空气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。它可以作为油浸式轻型试验变压器的换代产品。

充气式试验变压器、耐压仪、高压试验变压器、变压器、高压升压器、交流试验变压器、交直流试验变压器

1. 该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。
2. 适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
3. 采用单框芯式铁芯结构，初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳为圆柱灌式容器结构，能耐受0.8MPa以上压力。

1. YDQ（JZ）系列轻型交直流试验变压器（见表1）
2. YDQ系列轻型交流试验变压器（见表2）

表1 YDQ(JZ)系列轻型交直流试验变压器

型号	容量 (kVA)	高压电压（kV）		高压电流（mA）		低压输入		变比	温升℃ (30分钟)
型号	容量 (kVA)	AC	DC	AC	DC	电压(V）	电流（A）	高/仪	温升℃ (30分钟)
YDQ（J Z）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YDQ（J Z）-3/50	3	50	70	60	15	200	15	500	10
Y YDQ（J Z）-5/50	5	50	70	100	15	200	25	500	10
YDQ（J Z）-10/50	10	50	70	200	50	200	50	500	10
YDQ（J Z）-20/50	20	50	70	400	100	400	53	500	10
YDQ（J Z）-30/50	30	50	70	600	100	400	79	500	10
YDQ（J Z）-40/50	40	50	70	800	105	400	105	500	10
YDQ（J Z）-50/50	50	50	70	1000	100	400	132	500	10
YDQ（J Z）-10/100	10	100	140	100	50	200	50	1000	10
YDQ（J Z）-20/100	20	100	140	200	100	400	53	1000	10
YDQ（J Z）-30/100	30	100	140	300	100	400	79	1000	10
YDQ（J Z）-40/100	40	100	140	400	100	400	105	1000	10
YDQ（J Z）-50/100	50	100	140	500	100	400	132	1000	10
YDQ（J Z）-20/150	20	150	210	133	100	400	53	1500	10
YDQ（J Z）-30/150	30	150	210	200	100	400	79	1500	10
YDQ（J Z）-40/150	40	150	210	267	100	400	105	1500	10
YDQ（J Z）-50/150	50	150	210	333	100	400	132	1500	10
YDQ（J Z）-100/150	100	150	210	667	150	400	263	1500	10

表2 YDQ系列轻型交流试验变压器

型号	容量 (kVA)	高压电压（kV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (kVA)	高压电压（kV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
YDQ-1.5/50	1.5	50	30	200	7.5	500	10
YDQ-3/50	3	50	60	200	15	500	10
YDQ-5/50	5	50	100	200	25	500	10
YDQ-10/50	10	50	200	200	50	500	10
YDQ-20/50	20	50	400	400	53	500	10
YDQ-30/50	30	50	600	400	79	500	10
YDQ-50/50	50	50	1000	400	12	500	10
YDQ-5/100	5	100	50	200	25	1000	10
YDQ-10/100	10	100	100	200	50	1000	10
YDQ-20/100	20	100	200	400	53	1000	10
YDQ-30/100	30	100	300	400	79	1000	10
YDQ-50/100	50	100	500	400	132	1000	10
YDQ-20/150	20	150	133	400	53	1500	10
YDQ-30/150	30	150	200	400	80	1500	10
YDQ-50/150	50	150	333	400	132	1500	10
YDQ-100/150	100	150	667	400	263	1500	10
YDQ- 50/200	50	200	250	400	132	2000	10
YDQ-100/200	100	200	500	400	263	2000	10
YDQ-150/200	150	200	750	400	395	2000	10
YDQ-200/200	200	200	1000	400	526	2000	10
YDQ-300/200	300	200	1500	400	790	2000	10
YDQ-50/300	50	300	170	400	132	3000	10
YDQ-100/300	100	300	333	400	263	3000	10
YDQ-150/300	150	300	500	400	395	3000	10
YDQ-200/300	200	300	667	400	526	3000	10
YDQ- 300/300	300	300	3000	400	790	3000	10

注：以上提供的目录，为本公司的通用参数的试验变压器，如有特殊参数规格，也可根据用户提供的参数和要求设计生产，以满足客户的需要。
